三菱PLC的脉冲电路

    脉冲电路相当于对基电路，在设置好的时间内每隔一段时间产生一个高电平或低电平的脉冲，用来驱动外围电路：如图10-5所示。

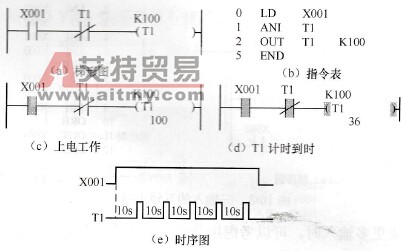

    图10-5    脉冲电路    在上电初始化的时候，输入X001断开，定时器不工作；输入X001接通，定时器常闭状态通电使定时器T1开始工作，如图10-5 (c)所示，到了10s时定时器计时状态到，因而接通如图10-5 (d)所示，在接通瞬间定时器常闭状态断开从而不通电，使定时器T1又回到计时零状态。这时定时器又回到断开状态，重新开始一个周期的工作。
