三菱PLC的互锁

来源:艾特贸易2017-06-04

简介利用两个或多个常闭触点来保证线圈不会同时通电的功能成为互锁。如图 10-2 所示。 图 10-2 互锁电路 X001 , X002 为输入, Y001 是输出。图 10-2 (b) 中,是在仿真测试时,没有动作的状况

    利用两个或多个常闭触点来保证线圈不会同时通电的功能成为“互锁”。如图10-2所示。

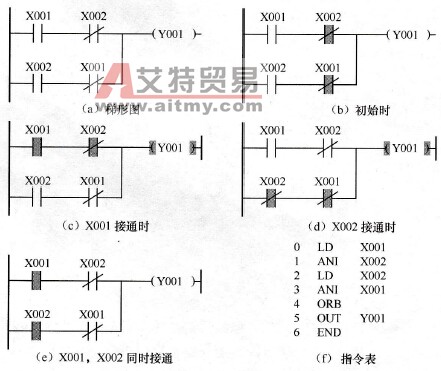

互锁电路
    10-2    互锁电路    X001X002为输入,Y001是输出。图10-2 (b)中,是在仿真测试时,没有动作的状况。图10-2 (c)和图10-2 (d)分别是输入X001X002接通,输出Y001的线圈上电。而在图10-2 (e)中,把输入X001X002都接通,这时互锁作用就显现出来了,输入Y001的线圈不上电。这样就起到了保护作用,以防误动作。图10-3是三个输入时的梯形图和指令表。

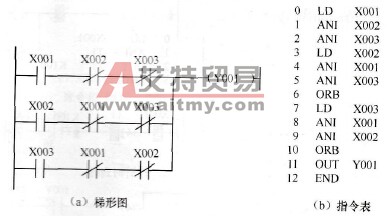

三输入的互锁电路
    10-3    三输入的互锁电路    当然在有三个或更多输入时,可以考虑用数学公式来表达这种逻辑运算。
