PLC的数据变换指令
来源:艾特贸易2017-06-04
简介BCD (转换指令)、 BIN (二进制转换指令)指令如表 4-6 所示。 表 4-6 BCD (转换指令)、 BIN (二进制转换指令) (1) BCD 变换指令 BCD (D) BCD (P) 指令的功能是将源元件中的二进制数转换成

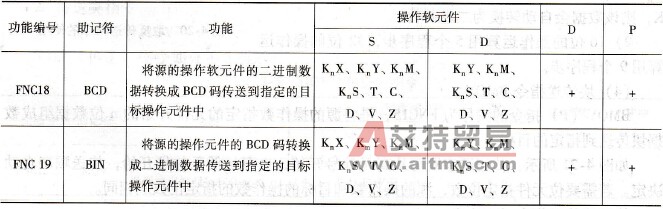

BCD(转换指令)、BIN(二进制转换指令)指令如表4-6所示。 表4-6 BCD(转换指令)、BIN(二进制转换指令) (1) BCD变换指令BCD (D) BCD (P)指令的功能是将源元件中的二进制数转换成BCD码送到目标元件中,如图4-24所示。
图4-24 数据变换指令的使用 如果指令进行16位操作时,执行结果超出0 - 9999范围将会出错;当指令进行32位操作时,执行结果超过0 - 99999999范围也将出错。PLC中内部的运算为二进制运算,可用BCD指令将二进制数变换为BCD码输出到七段显示器。 (2) BIN变换指令BIN (D) BIN (P)指令的功能是将源元件中的BCD数据转换成二进制数据送到目标元件中,如图4-24所示。常数K不能作为本指令的操作元件,因为在任何处理之前它们都会被转换成二进制数。 使用BCD/BIN指令时应注意: 1)源操作数可取KnX、KnY、KnM、KnS、T、C、D、V和Z,目标操作数可取KnY、KnM、KnS、T、C、D、V和Z。 2) 16位操作运算时占5个程序步,32位操作运算时占9个程序步。
