PLC系统的等效电路
来源:艾特贸易2017-06-04
简介PLC 在构成实际系统时,至少需要建立两种双向的信息交流通道,即完成主机与生产机械之间、主机与人之间的信息交换。在与生产现场进行连接后,含有工况信息的电信号通过输入通道

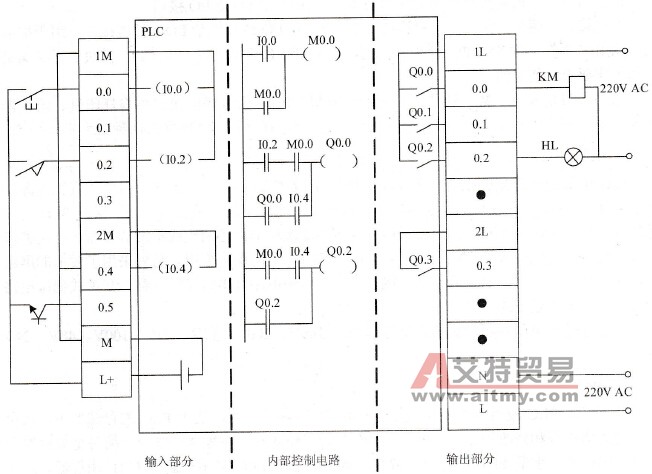

PLC在构成实际系统时,至少需要建立两种双向的信息交流通道,即完成主机与生产机械之间、主机与人之间的信息交换。在与生产现场进行连接后,含有工况信息的电信号通过输入通道送入主机,经过处理、计算产生输出控制信号,通过输出通道控制执行元件T作。因此PLC系统可等效为3部分,即输入部分、内部控制电路和输出部分。输入部分就是采集输入信号,输出部分就是系统的执行部件,这两部分与继电器控制电路相同;内部控制电路是通过编程方法实现的控制逻辑,用软件编程代替继电器电路的功能。PLC等效工作电路图,如图1-9所示。 1.输入部分 输入部分由外部输入电路、PLC输入接线端子和输入继电器组成。外部输入信号经PLC输入端子驱动输入继电器的线圈,每个输入端子与其相同编号的输入继电器有着唯一确定的对应关系,当外部的输入元件处于接通状态时,对应的输入继电器线圈“得电”。为使继电器的线圈“得电”,即让外部输入元件的接通状态写入与其对应的基本单元中去,输入部分有电源。输入部分使用的电源,可以用PLC内部提供的24V直流电源,也可由PLC外部独立的交流和直流电源供电。 图1-9 PLC系统等效工作电路图 2.内部控制电路 所谓内部控制电路是由用户程序形成的用“软继电器”来代替继电器的控制逻辑。它的作用是按照用户程序规定的逻辑关系,对输入信号和输出信号的状态进行检测、判断和处理,然后得到相应的输出。 3.输出部分 输出部分是由在PLC内部且与内部控制电路隔离的输出继电器的外部触点、输出接线端子和外部驱动电路组成,用来驱动外部负载。 PLC的内部控制电路中有许多输出继电器,每个输出继电器除了有为内部控制电路提供编程用的任意多个动合、动断触点外,还为外部输出电路提供了一个实际的动合触点与输出接线端子相连。 驱动外部负载电路的电源必须由外部电源提供,电源种类及规格可根据负载要求去配置,只要在PLC允许的电压范围内工作即可。 综上所述,再对PLC的等效电路进一步简化,即将输入等效为一个继电器的线圈,将输出等效为继电器的一个动合触点。
