S7-200系列PLC的加法指令

来源:艾特贸易2017-06-04

简介加法指令是对两个有符号数进行相加。该指令格式见表 4-47 。 表 4-47 加法指令格式 (1) 整数加法指令 +I 当允许输入端 EN 有效时,执行加法操作,将两个单字长( 16 位)的有符号整数

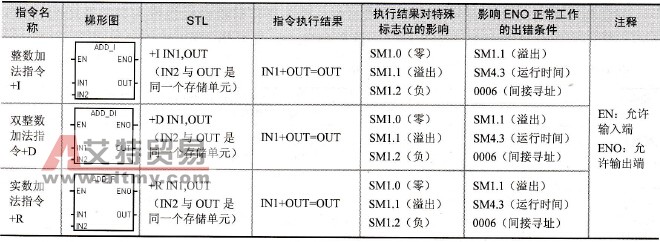

    加法指令是对两个有符号数进行相加。该指令格式见表4-47    4-47    加法指令格式
加法指令格式
    (1)整数加法指令+I    当允许输入端EN有效时,执行加法操作,将两个单字长(16位)的有符号整数IN1IN2相加,产生116位的整数和OUT,即IN1+IN2=OUT。指令使用方法如图4-8所示。当I1.0接通后,将VW10开始的16位有符号整数与VW14开始的16位有符号整数相加,结果送到VW14开始的16位有符号整数中。
整数加法指令
    4-8    整数加法指令    (2)双整数加法指令+D    当允许输入端EN有效时,执行加法操作,将两个双字长(32位)的有符号整数IN1IN2相加,产生132位的整数和OUT,即IN1+IN2=OUT。指令使用方法如图4-9所示,当I1.0接通后,将VD10开始的32位有符号整数与VD14开始的32位有符号整数相加,结果送到VD14开始的32位有符号整数中。
双整数加法指令
    4-9    双整数加法指令    (3)实数加法指令+R    当允许输入端EN有效时,执行加法操作,将两个双字长(32位)的实数IN1IN2相加,产生132位的实数和OUT,即IN1+IN2=OUT
