S7-200系列PLC的断电延时定时器指令TOF

来源:艾特贸易2017-06-04

简介TOF 指令用于允许输入端断开后的单一间隔定时。当定时器的输入端 IN 为 ON 时, TOF 的状态位为 ON ,其动合触点闭合,动断触点断开,但是定时器的当前值仍为 0 。只有当 IN 由 ON 变为

    TOF指令用于允许输入端断开后的单一间隔定时。当定时器的输入端INON时,TOF的状态位为ON,其动合触点闭合,动断触点断开,但是定时器的当前值仍为0。只有当INON变为OFF时,定时器才开始计时,当定时器的当前值大于等于设定值时,定时器被复位,定时器停止计时。如果INOFF时间小于设定值,则定时器的状态位始终为ONTOF指令格式见表4-29,其指令的例子见表4-30    4-29    TOF指令格式

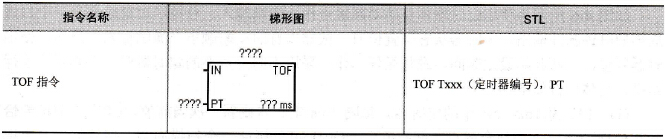

TOF指令格式
    4-30    TOF指令的例子

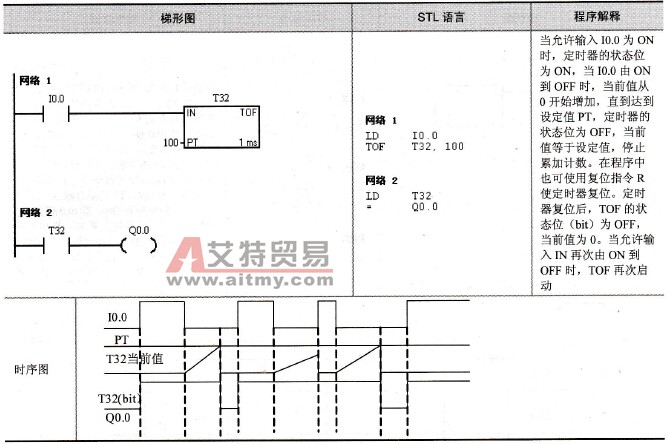

TOF指令的例子
