S7-200系列PLC的保持型通电延时定时器指令TONR

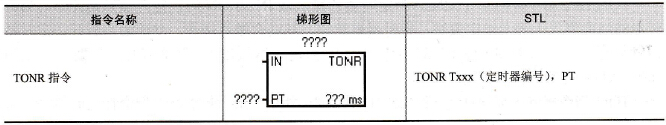

    TONR指令用于积累许多时间间隔。当定时器的输入端IN为ON时，定时器开始计时，当定时器的当前值大于等于设定值时，定时器被置位，其动合触点闭合，动断触点断开。定时器继续计时，一直计时到最大值32767×S（S为定时器精度）。如果定时器的当前值小于设定值时，IN就变为OFF，则TONR的当前值保持不变。等到IN又为ON时，TONR在当前值的基础上继续计时，直到定时器被复位。    TONR指令格式见表4-27。表4-27中梯形图一栏中，ms前的“???”会在定时器的型号确定后自动显示为定时数量级，而上端的“????”可以确定定时器的型号。TONR指令的例子见表4-28。    表4-27    TONR指令格式

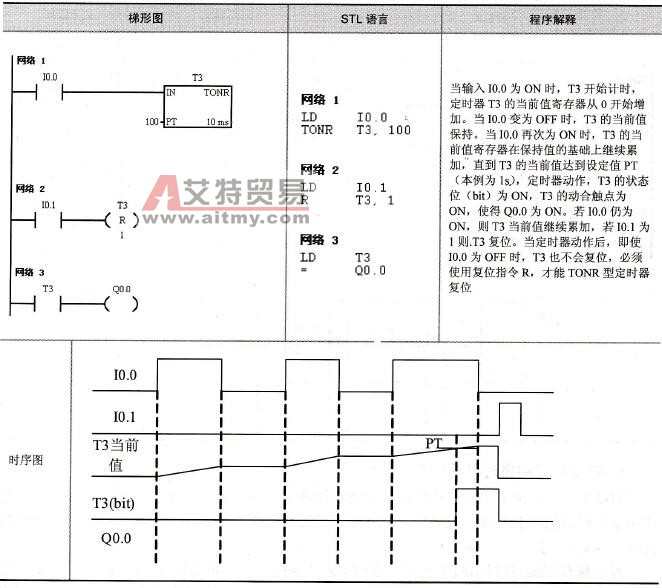

    表4-28    TONR指令的例子
