S7-200系列PLC的递增计数器指令CTU

来源：艾特贸易2017-06-04

简介首次扫描 CTU 时，其状态位为 OFF ，当前值为 0 。当 CU 为 ON 时，在每个输入脉冲的上升沿，计数器计数 1 次，当前寄存器加 1 。如果当前值达到设定值 PV ，计数器动作，状态位为 ON ，

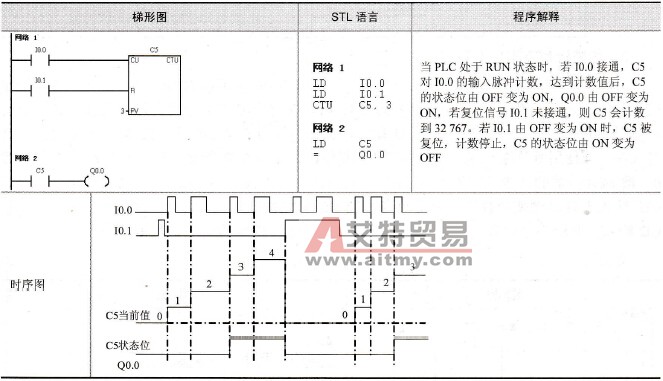

首次扫描CTU时，其状态位为OFF，当前值为0。当CU为ON时，在每个输入脉冲的上升沿，计数器计数1次，当前寄存器加1。如果当前值达到设定值PV，计数器动作，状态位为ON，当前值递增计数，最大可达32 767。当CU由ON变为OFF时，计数器的当前值停止计数，并保持当前值不变；如果CU又变为ON，则计数器在当前值的基础上继续递增计数。当R端为ON时，计数器复位，使计数器状态位OFF，当前值为0。也可以通过复位指令R使该计数器复位。CTU指令的例子见表4-37。表4-37 CTU指令的例子
