S7-200系列PLC的双整数到ASCⅡ码转换指令

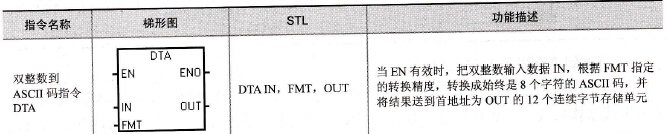

    双整数到ASCⅡ码转换指令DTA的梯形图中的IN端代表双整数数据输入；FMT端代表转换精度或转化格式（小数位的表示方式）；OUT端代表连续12个输出字节的首地址。指令格式见表4-105。    表4-105    双整数到ASCⅡ码转换指令格式
    DTA指令中的FMT端的定义如下。

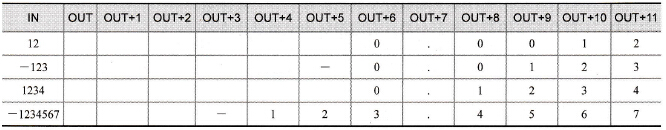

    在FMT中，高4位必须是0，C为小数点的表示方式：C=0时，用小数点来分割整数和小数；C=1时，用逗号来分割整数和小数。nnn表示在首地址为OUT的8个连续字节中小数的位数，nnn=000～101，分别对应0～5个小数位，小数部分的对位方式为右对齐。    如在C=0，nnn=100时，用小数点进行格式化处理的数据格式，在OUT中的表示方式见表4-106。因为C=0，所以以小数点进行格式化处理。因为nnn=100，所以小数点后面的数值位数为4。以-1234567为例，因为nnn=100，所以OUT+8～OUT+11为4567，因为C=0，所以OUT+7为“．”，OUT+4～OUT+6为123，负号“-”存储在OUT+3。    表4-106    经FMT后的数据格式
