S7-200系列PLC的整数到ASCⅡ码转换指令

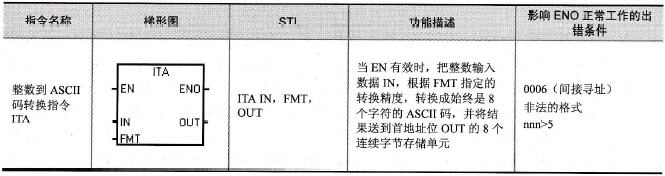

    整数到ASCⅡ码转换指令ITA的梯形图中的IN端代表整数数据输入；FMT端代表转换精度或转换格式（小数位的表示方式）；OUT端代表连续8个输出字节的首地址。格式见表4-103。    表4-103    整数到ASCⅡ码转换指令格式
    ITA指令中的FMT端的定义如下。

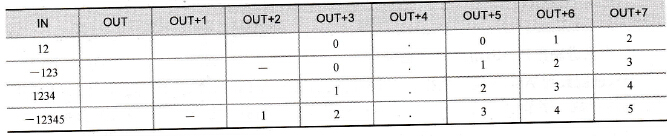

    在FMT中，高4位必须是0，c为小数点的表示方式：C=0时，用小数点来分割整数和小数；C=1时，用逗号来分割整数和小数。nnn表示在首地址为OUT的8个连续字节中小数的位数，nnn=000～101，分别对应0～5个小数位，小数部分的对位方式为右对齐。    如在C=0，nnn=011时，用小数点进行格式化处理的数据格式，在OUT中的表示方式见表4-104。因为nnn=011，所以3个为一组，OUT+5～OUT+7存储数据的后三位，因为C=0，所以OUT+4存储的是小数点。负数值前面的负号也要存储在输入缓冲区中。以-12345为例，因为nnn=011，所以OUT+5～OUT+7为3456，因为C=0，所以OUT+4为“．”，OUT+1～OUT+2为12，负号“-”存储在OUT+1。    表4-104    经FMT后的数据格式
