S7-200系列PLC的表取数指令

    S7-200中，可以将数据表中的字型数据按先进先出或后进先出的方式取出送到指定的存储单元。所以表取数指令分为先进先出指令和后进先出指令两种，这两种指令在梯形图中都有2个数据端：输入端TBL为表格的首地址，用以指明表格的位置，输出端DATA指明数据取出后要存放的目标位置。表取数指令有效操作数见表4-84。值得注意的是：表取数指令从TBL指定的表中取数的位置不同，表内剩余数据变化的方式也不同。但指令执行后，实际填表数EC值自动减1。表取数指令格式见表4-85。    表4-84    表取数指令的有效操作数

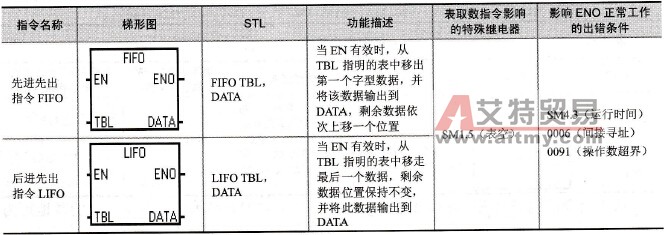

    表4-85    表取数指令格式

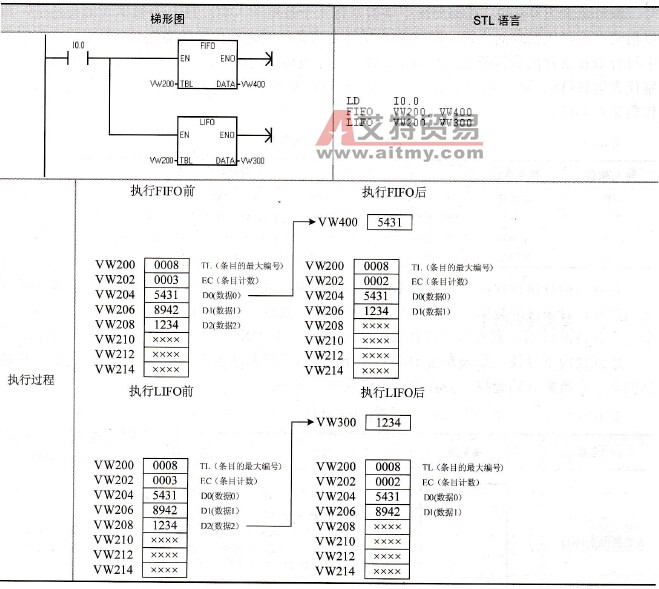

    表取数指令的例子见表4-86，用FIFO、LIFO指令从表中取数，并将数据分别输出到VW400, VW300。    表4-86    表取数指令的例子
