S7-200系列PLC的填表指令

来源：艾特贸易2017-06-04

简介填表指令 (ATT) (Add To Table) 用于把指定的字型数据添加到数据表中。梯形图中该指令有 2 个数据输入端： DATA 指出被填表的字型数据或其他地址； TBL 为数据表的首地址，用以指明被填数

    填表指令(ATT) (Add To Table)用于把指定的字型数据添加到数据表中。梯形图中该指令有2个数据输入端：DATA指出被填表的字型数据或其他地址；TBL为数据表的首地址，用以指明被填数据表的位置。填表指令有效操作数见表4-81。指令格式见表4-82。    表4-81    填表指令的有效操作数

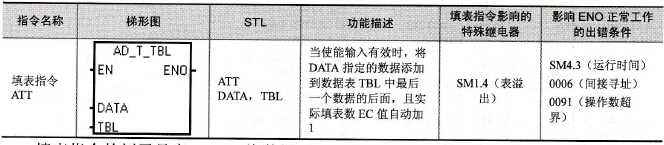

    表4-82    填表指令格式

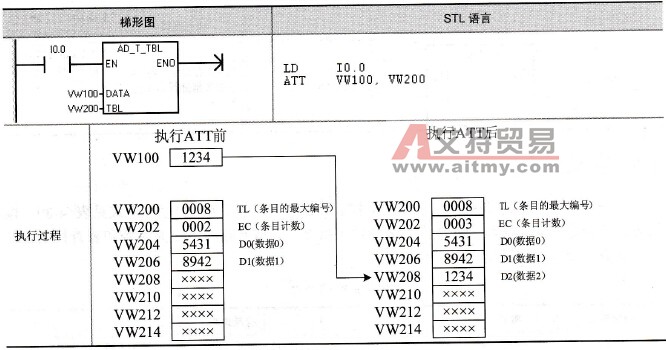

    填表指令的例子见表4-83，将数据(VW100)=1234填入数据表中，表的首地址为VW200。    表4-83    填表指令的例子
