S7-200系列PLC的循环移位指令

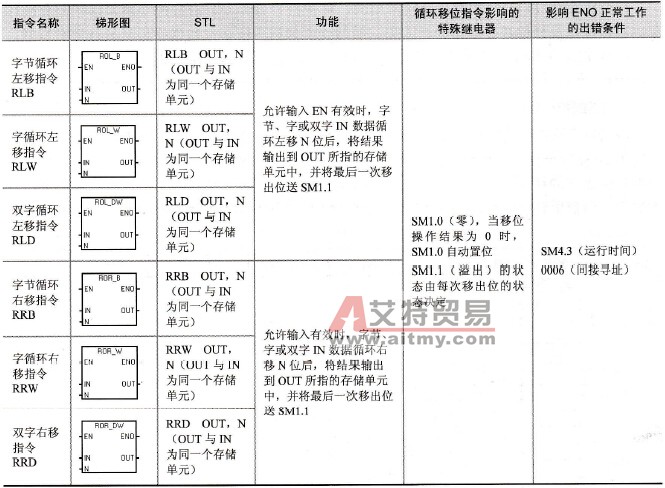

    循环移位指令分为左循环移位和右循环移位指令。循环移位中被移位的数据是无符号的。在移位时，存放被移位数据的编程元件的移出端既与另一端连接，又与特殊继电器SM1.1连接，移出位在被移到另一端的同时，也进入SM1.1（溢出），另一端自动补0。循环移位指令格式见表4-74。    表4-74    循环移位指令格式

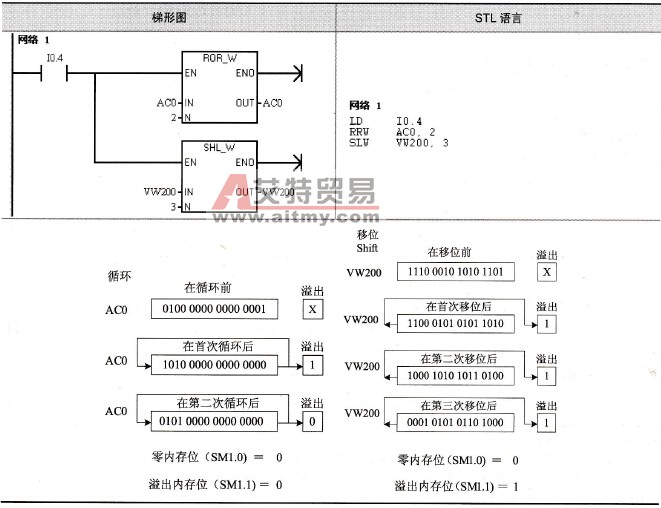

    左移位与循环右移位指令的例子见表4-75。    表4-75    左移位与循环右移位指令的例子
