S7-200系列PLC的高速计数器的控制字节

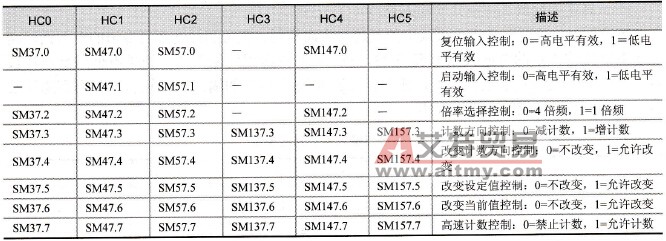

    每个高速计数器都对应一个特殊继电器的控制字节SMB，通过对控制字节指定的位进行编程，确定高速计数器的工作方式。S7-200在执行HSC指令前，首先要检验与每个高速计数器相关的控制字节，在控制字节中设置了启动输入信号和复位输入信号的有效电平，正交计数器的计数倍率，计数方向采用内部控制时的有效电平，是否允许改变计数方向，是否允许更新设定值，是否允许更新当前值，以及是否允许执行高速计数器指令。    ①启动、复位和计数倍率的选择。    ·模式0、模式3、模式6和模式9，是既没有启动输入，又没有复位输入的计数器。    ·模式1、模式4、模式7和模式10，是只有复位输入，而没有启动输入的计数器。    ·模式2、模式5、模式8和模式11，是既有启动输入，又有复位输入的计数器。    · 当启动输入有效时，允许计数器计数；当启动输入无效时，计数器当前值保持不变。    ·当复位输入有效时，将计数器的当前值寄存器清零。    · 当启动输入无效，而复位输入有效时，则忽略复位的影响，计数器的当前值保持不变。    ·当复位输入保持有效，启动输入变为有效时，则将计数器的当前值寄存器清零。    在S7-200中，系统默认的复位输入和启动输入均为高电平有效，正交计数器为4倍频，如果想改变系统的默认设置，需要设置表5-24中的特殊继电器的第0位、1位、2位。    ②计数方向、改变计数方向、改变设定值、改变当前值和执行高速计数的选择。    各个高速计数器的计数方向的控制，设定值和当前值的控制和执行高速计数的控制，是由表5-24中各个相关控制字节的第3位至第7位决定的。    表5-24    高速计数器的控制字节
