S7-200系列PLC的通信连接方式

    在S7-200的通信网络中，可以把上位机、人机界面HMI作为主站。主站可以对网络中的其他设备发出初始化请求，从站只是响应来自主站的初始化请求，不能对网络中的其他设备发出初始化请求。    主站与从站之间有以下两种连接方式。    (1)单主站：只有一个主站，连接一个或多个从站，如图6-12 (a)所示。    (2)多主站：有两个以上的主站，连接多个从站，如图6-12 (b)所示。

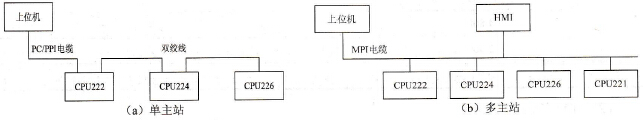

    图6-12    通信连接方式
