S7-200系列PLC的高速计数器指令

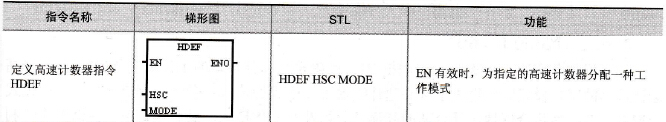

    普通计数器是按照顺序扫描方式工作，在每个扫描周期中，对计数脉冲只能进行一次计数累加，而高速计数器可用来累计比PLC扫描频率高的脉冲输入(30Hz)，利用产生的中断事件完成预定的操作。高速计数器HSC (High Speed Counter)在定位控制领域中有重要的应用价值。使用高速计数器功能，需要通过高速计数器指令来完成执行工作。    高速计数指令有2条：定义高速计数器指令HDEF和执行高速计数器指令HSC。使用HSC指令前，必须先执行HDEF指令对高速计数器进行定义。高速计数器指令格式见表5-20。    表5-20    高速计数器指令

    高速计数器指令的说明如下。    (1)操作数类型    HSC:高速计数器编号（字节型0-5的常数）。    MODE:工作模式（字节型0-11的常数）。    N:高速计数器编号（字型0-5的常数）。    (2)影响高速计数器允许输出ENO正常工作的出错条件为：SM4.3（运行时间），0003 （输入冲突），0004（中断中的非法指令），000A (HSC重新定义)。
