S7-200系列PLC的串行通信接口标准RS-422/RS-485

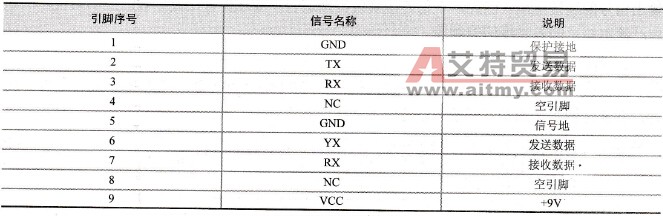

    针对RS-232C的不足，出现了‘些新的接口标准，RS-422和RS-485就是其中的代表。它们的电气接口电路采用差分传输方式，抗共模干扰能力增强。RS-485实际上是RS-422的改进，它们两个的不同在于RS-422采用全双工的通信方式，而RS-485则采用半双工的通信方式。    通常情况下，发送驱动器之间的正电平在+2V～+6V之间，表示逻辑“1”，负电平为-2V～-6V，表示逻辑“0”。另有一个信号地，在RS-485中还有一个“使能”端，而在RS-422中是可选用的。当使能端起作用时，发送驱动器处于高阻状态，它是有别于逻辑“1”与“0”的第3态。当在接收端有大于+200mV的电平时，输出正逻辑电平，小于-200mV时，输出负逻辑电平。典型的9芯RS-422插头信号内容见表6-1。    表6-1    9芯RS-422接口的信号内容
