S7-200系列PLC的高速脉冲输出指令

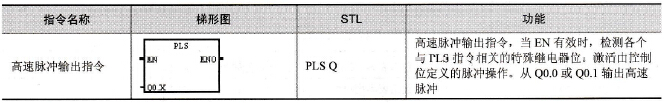

    高速脉冲输出功能是指在PLC的某些输出端产生高速脉冲，用来驱动负载，实现高速输出和精确控制，高速脉冲输出指令正是为了实现这种功能而开发的。    高速脉冲输出指令可以输出两种类型的方波信号，在精确位置控制中有很重要的应用。其指令格式见表5-35。    表5-35    高速脉冲输出指令格式
    高速脉冲输出指令的格式说明如下。    (1)高速脉冲串输出和宽度可调脉冲输出都由PLS指令来激活。    (2)输入端Q0.X中的X为字型常数0或1，用来选择是从Q0.0或Q0.1输出高速脉冲。    (3)高速脉冲串输出PTO可采用中断方式进行控制，而宽度可调脉冲输出PWM只能由指令PLS来激活。
