S7-200系列PLC的串行通信接口标准RS-232C

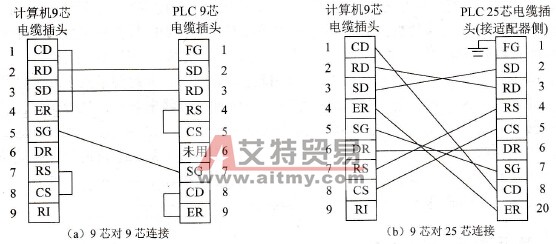

    RS-232是美国电子工业协会EIA (Electronics Industries Association)在1962年制定并公布的一种标准化接口，是目前数据通信中应用较广泛的一种串行接口。关于该标准，目前较受欢迎的是RS-232C，即C版本的RS-232。RS-232C是为远程通信中数据终端设备(DTE)和数据通信设备(DCE)的连接而制定，适合数据传输速率在0～20 000bit/s范围内的串行通信。该标准对串行通信接口的机械特性、电气特性和过程特性、信号内容和接口功能等作了明确的规定。    (1)机械特性    RS-232C的标准接插件是25芯插头，通常插头在数据终端设备(DTE)端，插座在数据通信设备(DCE)端。但在实际使用时，9芯插头就足够，所以近年来多采用型号为DB-9的9芯插头，传输线采用屏蔽双绞线。    (2)电气特性和过程特性    RS-232C标准对接口的电气特性和过程特性作了如下规定：    ·在RS-232C中，任何一条信号线的电压均为负逻辑关系。即逻辑“1”代表-    15V ~ - 5V;逻辑“0”代表+5V ~+15Vo在发送数据时，发送端驱动器输    出正电平为+5V ~+15V，负电平-15V ~ - 5V。因为传输线路的噪声容限为    2V，所以接收端的工作电平在+3V~+12V与- 12V ~ - 3V之间，即要求接    收端能识别低至+3V的信号作为逻辑“0”，高到- 3V的信号作为逻辑“1”。    ·信号线和信号地线之间的分布电容不超过2 500pF。    ·数据通信的速率为0 - 20 000bit/s，数据终端设备和数据通信设备之间电缆的    最大长度为15m。    (3)信号内容    计算机通常都配有RS-232C接口，PLC与计算机系统的连接器有9芯、25芯等形式，其电缆连接图如图6-5所示。
    图6-5    RS-232C接口连接图    (4)接口功能    RS-232C接口功能分为数据传输和信息控制两部分，具体有如下4项功能：定义接口的控制信号；使用户数据通过接口；发送时钟信号，使数据流同步；形成接口真实的电气特性。    (5)接口的不足之处    接口的不足之处就是传输距离有限，最远为16m左右，允许使用较长电缆，但电缆的全部电容不得超过2500pF；数据传输速率低，异步传输时，比特率仅为20kbit/s；接口使用一根信号线和一根信号返回线构成共地的传输方式，这种用一根信号线的传输方式容易产生共模干扰，所以抗干扰能力差。
