S7-200系列PLC的高速计数器应用

来源：艾特贸易2017-06-04

简介包装数粒机控制系统应用高速计数器对集料斗出来的产品进行累计，当集料斗中检测到 60 粒产品时，自动打开集料斗下方的气动阀门，完成瓶装产品。采用 PLC 为 S7-200CPU224 。本例选用

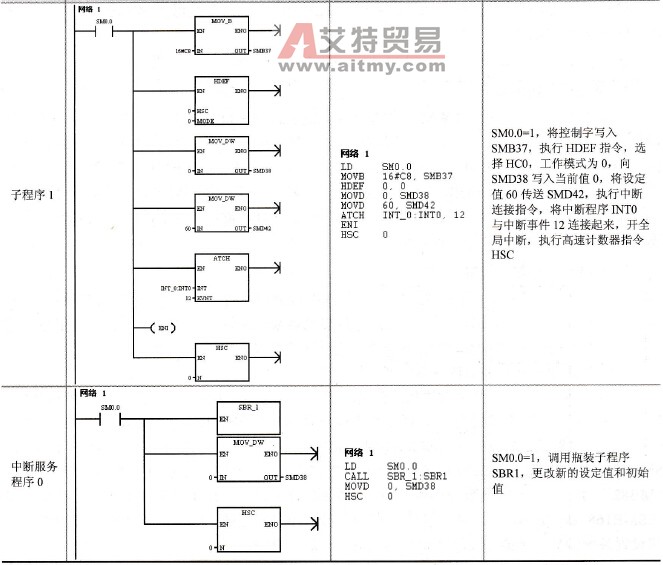

包装数粒机控制系统应用高速计数器对集料斗出来的产品进行累计，当集料斗中检测到60粒产品时，自动打开集料斗下方的气动阀门，完成瓶装产品。采用PLC为S7-200CPU224。本例选用高速计数器HC0，工作模式为0，采用当前值等于设定值的中断事件，中断事件号为12，启动瓶装子程序。程序见表5-34。表5-34 包装数粒机控制程序
