PLC的接地设计技术方法

    接地是抑制干扰、使系统可靠工作的主要方法，它有两个基本目的：消除各电路电流经公共地线阻抗所产生的噪声电压和避免磁场与电位差的影响，使其不形成地环路，防止造成噪声耦合。那么如何设计一个有高效的PLC供电系统来提高PLC控制系统的可靠性呢？下面艾特贸易网将作进一步的讲解：
    PLC一般应与其他设备分别采用各自独立的接地装置，如图7-15 (a)所示；若有其他因素影响而无法做到，也可以采用公共接地方式，与其他设备共用一个接地装置，如图7-15 (b)所示；但是，禁止使用串联接地的方式，如图7-15 (c)所示，或者把接地端子接到一个建筑物的大型金属框架上，因为此种接地方式会在各设备间产生电位差，会对PLC产生不利影响。PLC接地导线的截面应大于2mm²，接地电阻应小于100Ω。

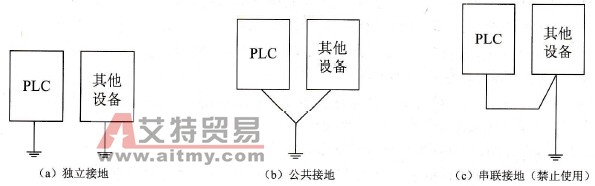

    图7-15    PLC接地
