减少PLC输出点数的技术方法

    (1)供用输出点    在PLC输出功率允许的条件下，通／断状态完全相同的多个负载并联后，可以共用一个输出点，通过外部的或PLC控制的转换开关的切换，一个输出点可以控制两个或多个不同工作的负载。与外部元件的触点配合，可以用一个输出点控制两个或多个有不同要求的负载。用一个输出点控制指示灯常亮或闪烁，可以显示两种不同的信息。    在需要用指示灯显示PLC驱动的负载（如接触器线圈）状态时，可以将指示灯与负载并联，并联时指示灯与负载的额定电压应相同，总电流不应超过允许的值。可以选用电流小、工作可靠的LED（发光二极管）指示灯。可以用接触器的辅助触点来实现PLC外部的硬件联锁。    系统中某些相对独立或比较简单的部分，可以直接用继电器电路来控制，这样同时减少了所需的PLC输入点和输出点。    (2)减少数字显示所需输出点数的方法    如果直接用数字量输出点来控制多位LED七段显示器，所需的输出点是很多的。在图7-9所示电路中，具有锁存、译码、驱动功能的芯片CD4513驱动共阴极LED，两只CD4513的数据输入端A～D共用PLC的4个输出端，其中A为最低位，D为最高位，LE为高电平时，显示的数不受数据输入信号的影响。显然，N个显示器占用的输出点数降到了4+N。    如果使用继电器输出模块，应在与CD4513相连的PLC各输出端与“地”之间分别接一个几千欧的电阻，以避免在输出继电器输出触点断开时CD4513的输入端悬空。输出继电器的状态变化时，其触点可能抖动，因此应先送数据输出信号，待信号稳定后，再用LE信号的上升沿将数据锁存进CD4513。    如果需要显示和输入的数据较多，可以使用TD200文本显示器或其他面板。

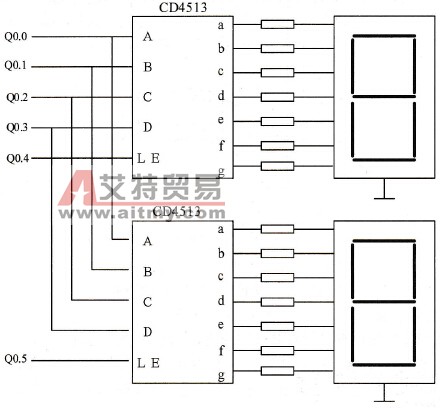

    图7-9    PLC数字显示电路
