减少PLC输入点数的技术方法

    为了提高PLC系统的可靠性，并减少PLC控制系统的造价，在设计PLC控制系统或对老设备进行改造时，往往会遇到输入点数不够或输出点数不够而需要扩展的问题，当然可以通过增加I/O扩展单元或I/O模板来解决，但这样会造成一定的经济负担，若不需要增加很多的点，可以对输入信号或输出信号进行一定的处理，节省一些PLC的I/O点数，使问题得到解决。    (1)分时分组输入    自动程序和手动程序不会同时执行，自动和手动这两种工作方式可以分成两组输入，如图7-6所示。I1.0用来输入自动／手动命令信号，供自动程序和手动程序切换使用。    图7-6中的二极管用来切断寄生电路。假设图中没有二极管，系统处于自动状态，S1、S2、S3闭合，S4断开，这时电流从L+端子流出，经S3、S1、S2形成的寄生回路流入I0.1端子，使输入端I0.1错误地变为ON。各开关串联了二极管，切断了寄生回路，避免了错误输入的产生。
    图7-6    分时分组输入    (2)输入触点的合并    如果某些外部输入信号总是以某种“与或非”组合的整体形式出现在梯形图中，可以将它们对应的触点在PLC外部串联、并联后作为一个整体输入到PLC，这只占PLC的—个输入点。    例如，某负载可有多个启动和停止，可以将3个启动信号并联，将3个停止信号串联，分别送给PLC的两个输入点，如图7-7所示。与每一个启动信号和停止信号占用一个输入点的方法相比，不仅节约了输入点，还简化了梯形图电路。

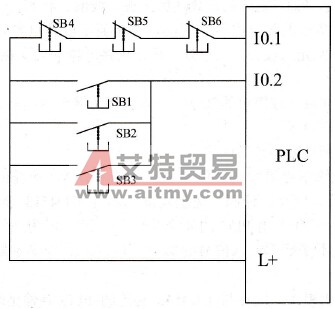

    图7-7    输入出点合并    (3)将信号设置在PLC之外    系统的某些输入信号，如通过手动操作按钮手动复位的电动机热继电器FR的动断触点提供的信号，可以设置在PLC外部的硬件电路中，如图7-8所示。这里需要注意的是，某些手动按钮需要串接一些安全联锁触点，如外部硬件联锁电路过于复杂，则应考虑仍将有关信号送入PLC，用梯形图实现过于复杂的联锁。

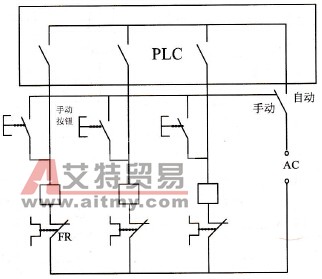

    图7-8    信号设置在PLC之外
