三菱FX系列PLC的计算机网络的组成与分类

    计算机网络是现代计算机技术和通信技术密切结合的产物，是随社会对信息的共享和信息传递的要求而发展起来的。所谓的计算机网络，就是利用通信设备和线路将地理位置不同的、功能独立的多个计算机系统相互连起来，以功能完善的网络软件（如网络通信协议、信息交换方式以及网络操作系统等）来实现网络中信息传递和资源共享的系统。    计算机网络有三个主要组成部分：若干个主机，它们为用户提供服务；一个通信子网，它主要由结点交换机和连接这些结点的通信链路所组成；一系列的协议，这些协议是为在主机和主机之间或主机和子网中各结点之间的通信而采用的，它是通信双方事先约定好的和必须遵守的规则。    网络分类的方法很多，如按网络拓扑结构分类，计算机网络可分为总线形结构、环形结构、星形结构、树形结构、网状结构五类。常用网络拓扑结构有三种：总线形拓扑结构、环形拓扑结构和星形拓扑结构，如图7-16所示。    拓扑结构是指点和线的几何排列或组成的几何图形。计算机网络的拓扑结构是指一个网络的通信链路和结点的几何排列或物理布局图形。链路是网络中相邻两个结点之间的物理通路，结点指计算机和有关的网络设备，甚至指一个网络。

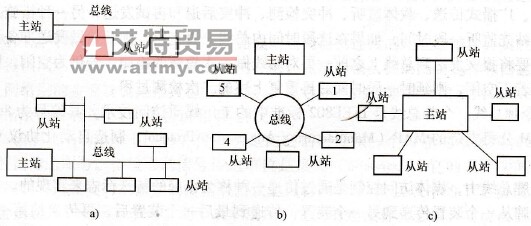

    图7-16    网络拓扑结构    a)总线形结构b）环形结构c）星形结构    总线形网络是一种比较简单的计算机网络结构，它采用一条称为公共总线的传输介质，将各计算机直接与总线连接，信息沿总线介质逐个结点广播传送。    环形网络将计算机连成一个环。在环形网络中，每台计算机按位置不同有一个顺序编号，在环形网络中信号按计算机编号顺序以“接力”方式传输。若计算机1欲将数据传输给计算机4时，必须先传送给计算机2，计算机2收到信号后发现不是给自己的，于是再传给计算机3，这样直到传送到计算机4。    星形网络由中心结点和其他从结点组成，中心结点可直接与从结点通信，而从结点间必须通过中心结点才能通信。在星形网络中，中心结点通常由一种称为集线器或交换机的设备充当，因此网络上的计算机之间是通过集线器或交换机来相互通信的，是目前局域网最常见的方式。    在实际应用中，上述三种类型的网络经常被综合应用，并形成互连网。互连网是指将两个或两个以上的计算机网络连接而成的更大的计算机网络。
