S7-200系列PLC与并行打印机自由口通信的应用

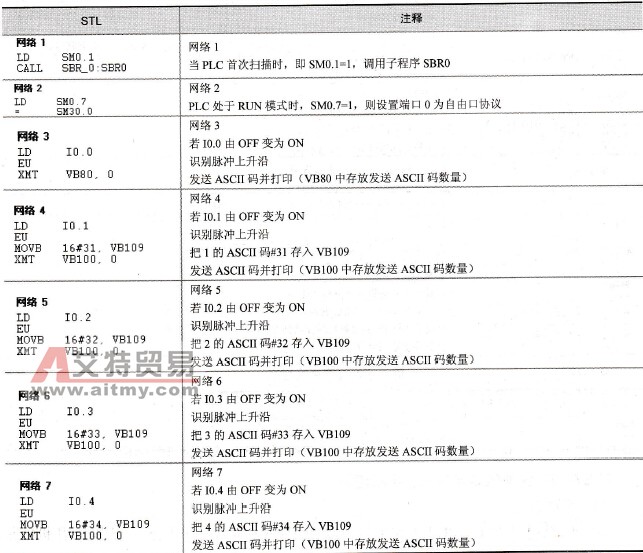

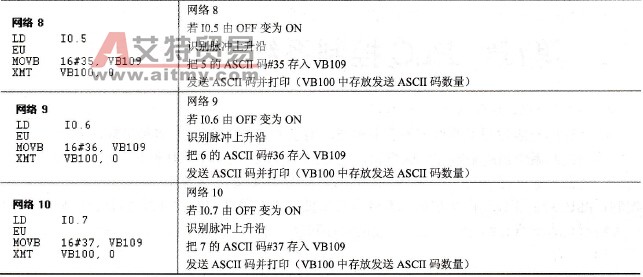

    (1)控制要求    S7-200系列的PLC-CPU212采用自由口通信模式与并行打印机相连。假定打印机用并行接口连接，发送波特率为9600bit/s。    ·若输入I0.0=1，则打印“SIMATIC S7-200”。    · 若输入I0.1=1，则打印”INPUT 0.1 IS SET!”。    ·若输入I0.2=1，则打印“INPUT 0.2 IS SET!”。    ·若输入I0.7=1，则打印”INPUT 0.7 IS SET!”。    (2)分析    根据控制要求，程序结构应分为以下两部分：    ·MAIN:主程序，初始化和输入请求，检查S7-200模式开关，如果模式开关为RUN模式，则切换到自由通信口模式，根据输入把相应的信息传送到打印机。    ·SBR0:打印设置子程序，包括设置自由通信口模式的参数和相应于不同输入的打印输出文本。    (3)程序    S7-200与并行打印机通信主程序见表6-28，打印设置子程序见表6-29。    表6-28    S7-200与并行打印机通信主程序

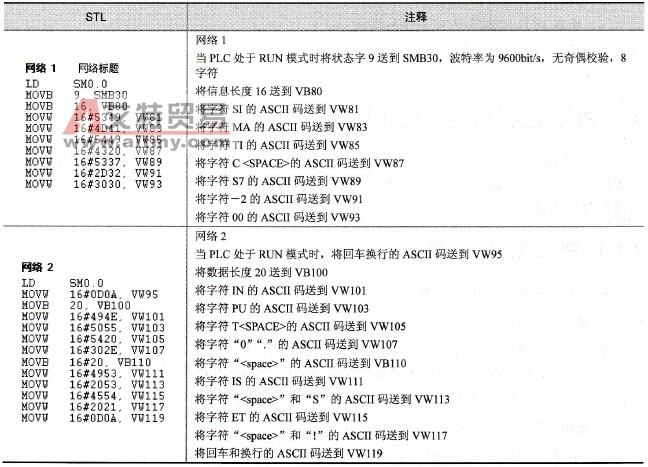

    表6-29    打印设置子程序
