FX2N系列PLC的模拟量输出模块

    (1)模拟量输出模块简介    1)模拟量输出模块FX2N - 2DA。该模块用于将12位的数字量转换成2点模拟输出。输出的形式可为电压，也可为电流。其选择取决于接线不同。电压输出时，两个模拟输出通道输出信号为DC 0-10V，DC 0-5V;电流输出时为DC 4~20mA。分辨率为2.5mV(DC 0~ 10V)和4mA(4-20mA)。数字到模拟的转换特性可进行调整。转换速度为4ms/通道。本模块需占用8个I/O点，适用于FX1N、FX2N、FX2N子系列。    2)模拟量输出模块FX2N -4DA。该模块有4个输出通道，提供了12位高精度分辨率的数字输入。转换速度为2. 1ms/4通道，使用的通道数变化不会改变转换速度。其他的性能与FX2N - 2DA相似。    (2)模拟量输出模块接线与缓冲寄存器(BFM)的分配    下面主要介绍常用的模拟量输出模块FX2N - 2DA接线与缓冲寄存器(BFM)的分配。    1) FX2N -2DA的接线。FX2N - 2DA的接线图如图9-3所示。图中模拟输出信号采用双绞屏蔽电缆与外部执行机构变频器、记录器等连接，电缆应远离电源线或其他可能产生电气干扰的导线。当电压输出有波动或存在大量噪声干扰时，可以接一个0.1~0.47μF(25V)的电容。对于电压输出，应将端子IOUT和COM连接；对于电流输出，只有端子IOUT和COM连接。FX2N -2DA接地端与PLC主单元接地端连接。

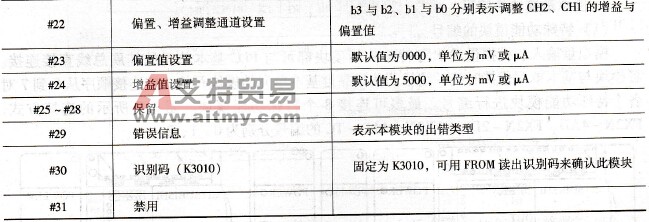

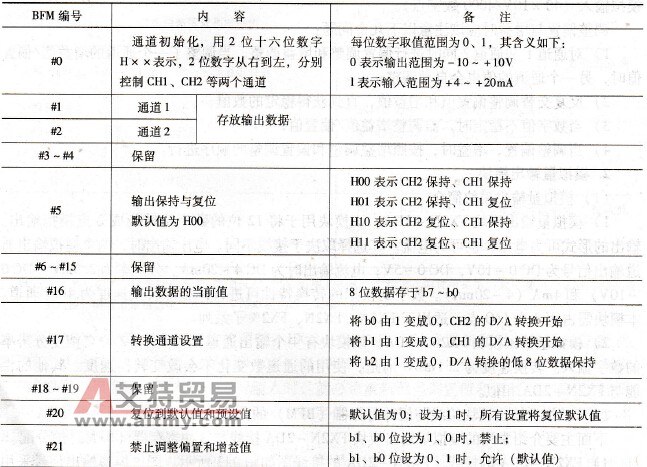

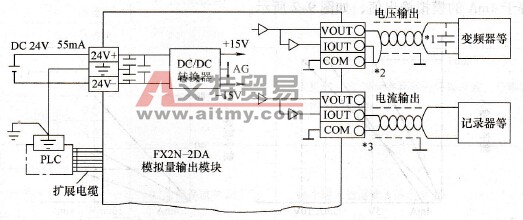

    图9-3    FX2N - 2DA的接线图    2) FX2N-2DA的缓冲寄存器(BFM)分配。FX2N - 2DA模拟量模块内部有一个数据缓冲寄存器区，它由32个16位的寄存器组成，编号为BFM#0~#31，其内容与作用如表9．3所示。数据缓冲寄存器区的内容可以通过PLC的FROM和TO指令来读、写。    表9-3    FX2N -2DA缓冲寄存器(BFM)的分配

    3) FX2N-2DA偏置与增益的调整。FX2N - 2DA出厂时偏置值和增益值已经设置成：数字值为0 ~4000，电压输出为0～10V。当FX2N - 2DA用作电流输出时，必须重新调整偏置值和增益值。偏置值和增益值的调节是对数字值设置实际的输出模拟值，可通过FX2N -2DA的容量调节器，并使用电压和电流表来完成。    增益值可设置为0~ 4000的任意数字值。但是，为了得到12位的最大分辨率，电压输出时，对于10V的模拟输出值，数字值调整到4000；电流输出时，对于20mA的模拟输出值，数字值调整到4000。    偏置值也可根据需要任意进行调整。但一般情况下，电压输入时，偏置值设为0V;电流输入时，偏置值设为4mA，如图9-4所示。

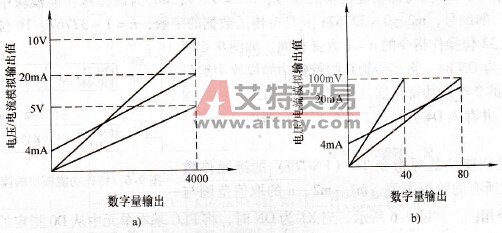

    图9-4    FX2N - 2DA增益和偏置调整特性    a)增益调整b）偏置调整    例如，当使用的数字范围为0~ 4000，模拟范围为0～10V时，数字值40等于100mV的模拟输出（40×10V/4000数字点）；当使用的数字范围为0~4000，模拟范围为4~20mA时，数字值0等于4mA的模拟输出值。    调整偏置与增益时应该注意以下几个问题：    1)对通道1和通道2分别进行偏置调整和增益调整；    2)反复交替调整偏置值和增益值，直到获得稳定的数值；    3)当调整偏置、增益时，按照增益调整和偏置调整的顺序进行。
