PLC的故障分析和处理

    和一般电子电路构成的电器故障分析和维修一样，PLC的维修可以概括为从故障的现象出发，经电路工作原理的分析及测试确定故障的部位，并用好的电路及元件代换损坏的部分，完成电路功能的复现。也就是说，故障维修最关键的工作是找到故障点。    1．PLC整体检查    寻找故障点的工作是由外及内，由大到小的过程。所谓由外及内是指寻找故障的观察及测试总是由机器的外部开始扩展到内部。由大到小则是指先确定故障的大致类型及部位，如在哪块板子上，直到找到具体的故障元件。这里以S7系列为例来介绍PLC的整体检查流程，如图8-7所示。

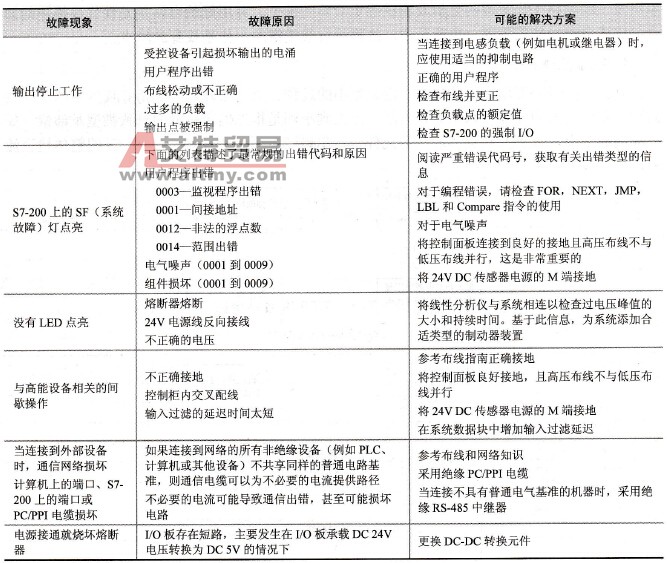

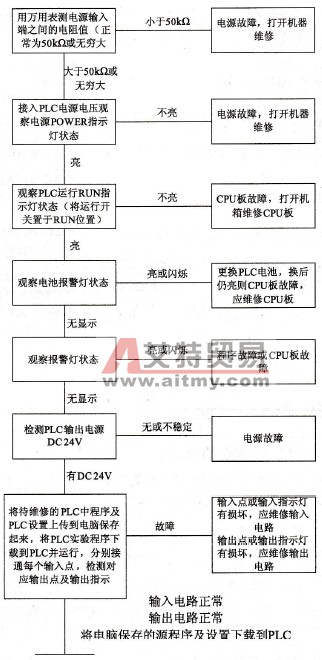

    图8-7    整体检查流程图    2．故障处理    PLC常见故障及处理方法见表8-3。    表8-3    PLC常见故障及处理方法
