SWOPC-FXGP/WIN-C编程软件选项操作

    当计算机屏幕处于打开新文件状态时，将光标指向选择“选项”位置，此时计算机屏幕显示如图6-82所示。在此状态下，可进行选项操作。

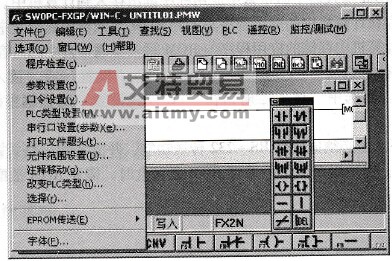

    图6-82    选择“选项”时的屏幕显示    (1)程序检查    功能：检查语法、双线圈及创建的应用程序电路图并显示结果。    1)语法检查：检验命令码及其格式。    2)双线圈检验：检查同一元件或显示顺序输出命令的重复使用情况。    3)电路错误检查：检查梯形图电路中的缺陷。    操作方法：执行“选项”→“程序检查”菜单操作，在“程序检查”对话框中进行设置，再单击确认按钮或按Enter键，命令被执行。“程序检查”对话框如图6-83所示。    注意：如果在“双线圈检查”或“线路检查”时检出错误，并不一定导致PLC或操作方面的错误。特别是在PLC方面，双线圈并不都认为是错误的，在步进梯形图中，它是被允许的或有特殊用途。

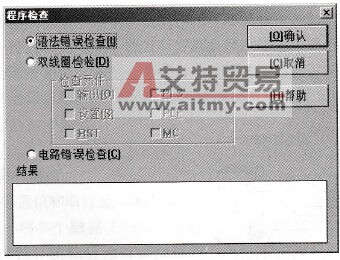

    图6-83    “程序检查”对话框    (2) EPROM传送    功能：传送应用程序至与计算机RS - 232C端口相连的ROM写入器，包括“设置”、“读入”、“写出”和“核对”。    1)设置：设置与ROM写入器相连的跳向格式，它必须与ROM写入器方的设置相符。    2)读入：将ROM写入器上磁带盒中应用程序读出存人到计算机中。    3)写出：将存在计算机中的应用程序写入到ROM写入器的磁带盒中。    4)核对：将计算机中存储的应用程序与ROM写入器磁带盒中的内容加以比较。    操作方法：执行“选项”→“EEPROM传送”→“设置”或“读入”或“写出”或“核对”菜单操作。当选中“读入”时，在“PC模式设置”对话框中设置被连接的PLC模式。    注意：ROM写入器必须能提供RS - 232传送功能，并支持相应格式；ROM写入器的传送格式为十六进制；当使用EPROM -8型ROM磁带盒时，需要ROM适配器。
