SWOPC-FXGP/WIN-C编程软件监控操作

    (1)元件监控    功能：监控元件单元。    操作方法：“监控／测试”菜单如图6-79所示，执行“监控／测试”→“元件监控”菜单操作命令，屏幕显示元件登录监控窗口。在此登录元件，双击鼠标或按Enter键显示元件登录对话框。设置好元件及显示点数，再按确认按钮或Enter键即可。

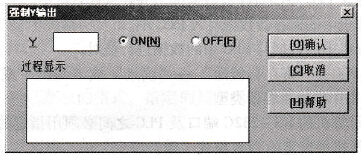

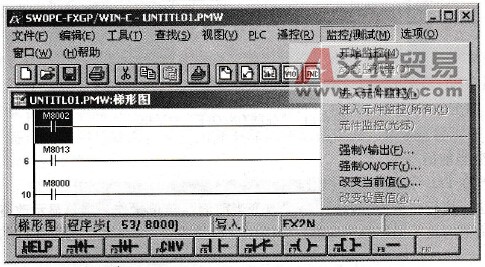

    图6-79    “监控／测试”菜单    (2)强制Y输出    功能：强制PLC输出端口(Y)输出ON/OFF。    操作方法：执行“监控／测试”→“强制Y输出”菜单操作，出现“强制Y输出”对话框，如图6-80所示。设置元件地址及ON/OFF，单击运行按钮或按Enter键，即可完成特定输出。    (3)强制ON/OFF

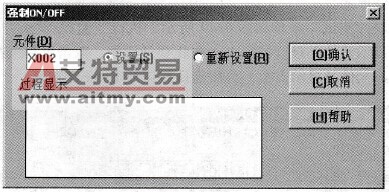

    图6-80    “强制Y输出”对话框    功能：强行设置或重新设置PLC的位元件。    操作方法：执行“监控／测试”→“强制ON/OFF”菜单操作，屏幕显示对话框如图6-81所示。在此对话框内设置元件SET/RST，按Enter键，使特定元件得到设置或重置。    1) SET有效元件。X、Y、M、特殊元件M、S、T、C。    2) RST有效元件。X、Y、M、特殊元件M、S、T、C、D、特殊元件D、V、Z。    3) RST字元件。当T或C被重置，其位信息被关闭，当前值被清零。如果是D、V或Z，仅仅是当前值被清零。
    图6-81    “强制ON/OFF”对话框    (4)改变当前值    功能：改变PLC字元件的当前值。    操作方法：执行“监控／测试”→“改变当前值”菜单操作，屏幕显示改变当前值对话框。在此对话框内选定元件及改变值，单击运行按钮或按Enter键，选定元件的当前值即被改变。    (5)改变设置值    功能：改变PLC中计数器或定时器的设置值。    操作方法：在电路监控中，如果光标所在位置为计数器或定时器的输出命令状态，执行“监控／测试”→“改变设置值”菜单操作，屏幕显示改变设置值对话框。在此对话框内，设置待要改变的值并单击运行按钮或按Enter键，指定元件的设置值被改变。如果设置输出命令的是数据寄存器，或光标正在应用命令位置并且D、V或Z当前可用，该功能同样可被执行。在这种情况下，元件号可被改变。    注意：本功能在PC中的程序必须与在PLC中的程序一致且PLC的内存为RAM或EEP- ROM时才可执行。另外，该功能仅仅在监控线路图时有效。
