SWOPC-FXGP/WIN-C编程软件的PLC操作

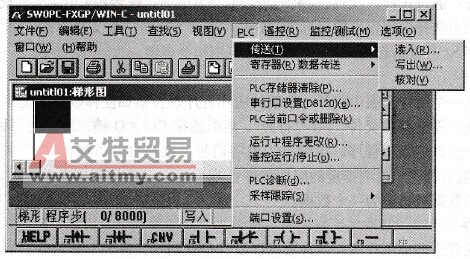

    当计算机屏幕处于打开新文件状态时，将光标指向选择PLC位置，此时计算机屏幕显示如图6-78所示。在此状态下，可进行PLC操作。
    图6-78    选择PLC时的屏幕显示    (1)程序传送    功能：将已创建的应用程序成批传送到PLC中，包括“读入”、“写出”和“核对”。    1)读入：将PLC中的应用程序传送到计算机中。    2)写出：将计算机中的应用程序发送到PLC (PLC)中。    3)核对：将在计算机及PLC中的应用程序加以比较校验。    操作方法：由执行PLC→“传送”→“读入”或“写出”或“核对”菜单操作而完成。当选择“读入”时，应在“PLC模式设置”对话框中将已连接的PLC模式设置好。    操作时应注意：计算机的RS - 232C端口及PLC之间必须用指定的缆线及转换器（专用）连接；执行完“读入”后，PLC模式被改变成被设定的模式，现有的应用程序被读入的程序所替代；在“写出”时，PLC应停止运行，程序必须在RAM或EEPROM内存保护关断的情况下写出，然后再进行核对。    (2)寄存器传送    功能：将已创建的寄存器数据成批传送到PLC中，包括“读入”、“写出”和“核对”。    1)读入：将设置在PLC中的寄存器数据读出并存入计算机中。    2)写出：将计算机中的寄存器数据写入PLC中。    3)核对：将计算机中的数据与PLC中的数据进行核对。    操作方法：选择PLC→“寄存器传送”→“读入”或“写出”或“核对”菜单操作。在“各种功能”对话框中设置寄存器类型。    操作时应注意：计算机的RS -232C端口及PLC之间必须用指定的缆线及转换器连接；PLC的模式必须与计算机中设置的PLC模式一致。    (3) PLC存储器清除    功能：为了使PLC中的程序及数据初始化，必须清除以下三项内容。    1) PLC存储器：应用程序为NOP，参数设置为默认值。    2)数据元件存储器：数据文件缓冲器中数据置零。    3)位元件存储器：X、Y、M、S、T、C的值被置零。    操作方法：执行PLC→“PLC存储器清除”菜单操作，再在“PLC存储器清除”中设置清除项。必须指出的是，特殊数据寄存器数据不被清除。
