PLC的数字量输入模块简介

    输入电路中设有光电隔离、滤波电路，以防止由于输入触点抖动或外部干扰脉冲引起错误的输入信号。每路输入信号均经过光电隔离、滤波，然后送入输入缓冲器等待CPU采样，每路输入信号均有发光二极管( LED)显示，以指明信号是否到达PLC的输入端子，输入信号的电源均可由用户提供，直流输入信号的电源也可由PLC自身提供。输入模块的种类有：直流输入模块和交流输入模块。    (1)直流输入模块 直流输入模块的电路如图2-2所示，外接的直流电源的极性任意。点画线框内是PLC内部的输入电路，框外左侧为外部用户连接线。图中只画出对应于一个输入点的输入电路，而各个输入点对应的输入电路均相同。在图2-2中，VLC为一个光耦合器，发光二极管和光敏三极管封装在一个管壳中。当二极管中有电流时发光，可使光敏三极管导通。R1为限流电阻，R2和C构成滤波电路，可滤除输入信号中的高频干扰，发光二极管VL显示该输入点状态。

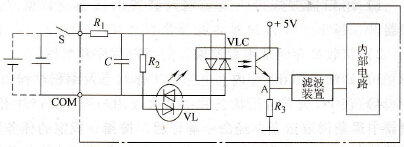

    图2-2    直流输入电路    其工作原理如下：当开关S闭合时，光耦合器导通，VL点亮，表示输入开关S处于接通状态。此时A点为高电平，该电平经滤波器送到内部电路中。当在CPU循环的输入阶段锁入该路信号时，将该输入点对应的映像寄存器状态置1；当S断开时，光耦合器不导通，VL不亮，表示输入开关S处于断开状态。此时A点为低电平，该电平经滤波器送到内部电路中。当CPU在输入阶段锁人该路信号时，将该输入点对应的映像寄存器状态置0，以备在程序执行阶段使用。    (2)交流输入模块交流输入模块的电路如图2-3所示，点画线框内是PLC内部的输入电路，框外左侧为外部用户连接线。图中只画出对应于一个输入点的输入电路，而各个输入点对应的输入电路均相同。在图2-3中，C为隔直电容，对交流相当于短路，电阻R1和R2构成分压电路。这里光耦合器中是两个反向并联的发光二极管，任意一个二极管发光均可以使光敏三极管导通，用于显示的两个发光二极管VL也是反向并联的，该电路可以接受外部的交流输入电压，其工作原理与直流输入电路基本相同。

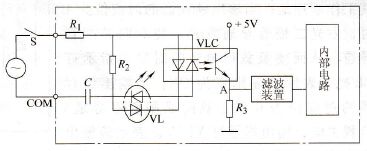

    图2-3    交流输入电路    PLC的输入电路分为汇点式、分组式、隔离式3种。输入单元只有一个公共端子( COM)的称为汇点式，外部输入的元器件均有一个端子与COM相接；分组式是指将输入端子分为若干组，每组分别共用一个公共端子；隔离式输入单元是指具有公共端子的各组输入点之间互相隔离，可各自使用独立的电源。
