SWOPC-FXGP/WIN-C编程软件概述

    (1)SWOPC - FXGP/WIN -C编程软件的功能    SWOPC - FXGP/WIN -C是应用于FX系列PLC的编程软件，可在Windows下运行。在该软件中，可通过梯形图、指令表及SFC符号来编写PLC程序，建立注释数据，设置寄存器数据等。创建的程序可在串行系统中与PLC进行通信、文件传送、操作监控以及完成各种测试功能。也可将其存储为文件，用打印机打印出来。    (2)编程系统的构成与配置    SWOPC - FXGP/WIN -C主要由以下部分构成：系统操作软件、操作手册、软件登记卡、接口单元及电缆线（任选）。    可供选择的接口单元与电缆线有：    1) FX-232AWC型RS - 232C/RS - 422转换器（便携式）；    2) FX - 232AW型RS - 232C/RS - 422转换器（内置式）；    3) F2 -232CAB型RS - 232C缆线(用于PC -9800，25针D型接头，3m)；    4) F2 -232CAB -2型RS - 232C缆线(用于PC - 9800，14针接头，3m)；    5) F2 -232CAB -1型RS - 232C缆线（用于PC/AT，9针D型接头，3m）；    6) FX - 422CABO型RS - 422缆线（用于FX0、FX0S、FX0N型PLC，1.5m）；    7) FX -422CAB型RS - 422缆线（用于FX1、FX2、FX2C型PLC，0.3m）；    8) FX -422CAB -150型RS -422缆线(用于FX1、FX2、FX2C型PLC，1.5m)。    (3) SWOPC - FXGP/WIN -C编程软件的起动与退出    安装好软件后，在计算机桌面上自动形成FXGP/WIN -C的图标，用鼠标双击该图标，可打开编程软件。软件初始运行界面如图6-71所示，选择“文件”→“退出”命令，将退出编程软件。

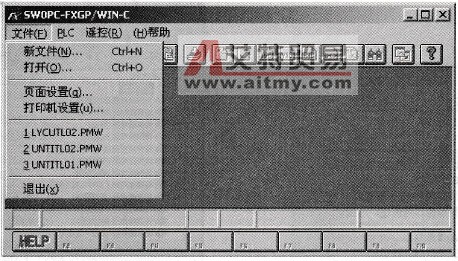

    图6-71    软件初始运行界面    (4)程序编制主界面    软件初始运行界面出现后，选择“文件”→“新文件”命令，出现“PLC类型设置”对话框，如图6-72所示。选择PLC的型号后，单击“确认”按钮，此时计算机屏幕显示程序编辑主界面，如图6-73所示。

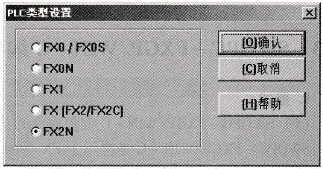

    图6-72    “PLC类型设置”对话框    (5)“视图”菜单的使用    打开“视图”菜单，如图6-74所示。FXGP/WIN -C软件提供三种编程语言，分别是梯形图、语句表和功能逻辑图(SFC)，可选择对应的编程语言。当用梯形图程序编写后，通过“视图”菜单下梯形图、指令表和SFC（功能逻辑图）子菜单进行三种编程语言的转换。

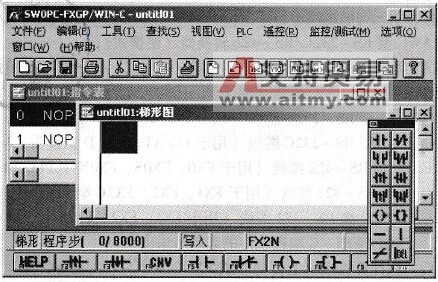

    图6-73    程序编辑主界面

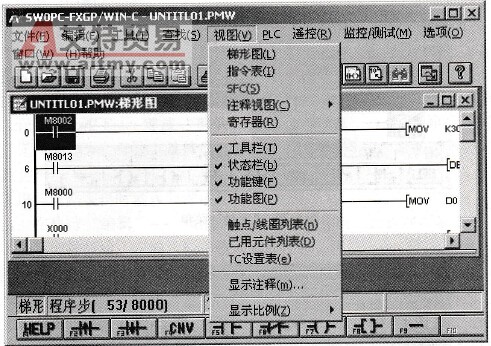

    图6-74    “视图”菜单    选择“视图”菜单下的“工具栏”、“状态栏”、“功能键”和“功能图”子菜单，如图6-75所示。

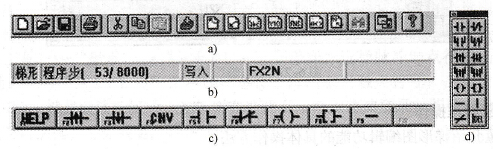

    图6-75    “工具栏”、“状态栏”、“功能键”和“功能图”子菜单    a)工具栏b）状态栏c）功能键d）功能图    (6)“工具”菜单的使用    梯形图中对软元件的选择既可通过“功能键”和“功能图”子菜单完成，也可用“工具”菜单完成。“工具”菜单如图6-76所示。    菜单下的“触点”子菜单提供对输入各元件的选用，“线圈”和“功能”子菜单提供了对各输出继电器、中间继电器、时间继电器和计数器等软元件的选用。“连线”子菜单除了用于梯形图中各连线外，还可以通过Del键删除连接线。“全部清除”子菜单用于清除所有编程内容。    (7)“编辑”菜单的使用    “编辑”菜单含有图6-77所示的内容。“剪切”、“撤销键入”、“粘贴”、“复制”和“删除”子菜单操作和普通软件一样。其余各子菜单是对各连接线、软元件等的操作。
    图6-76    “工具”菜单

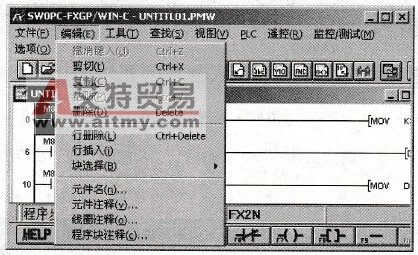

    图6-77    “编辑”菜单
