PLC双机并联通信

    双机并行连接是指使用RS -485通信适配器或功能扩展板连接两台FX系列PLC (1:1方式)以实现两PLC之间的信息自动交换（见图7-27），其中一台PLC作为主站，另一台PLC作为从站。双机并行连接方式下，用户不需编写通信程序，只需设置与通信有关的参数，两台计算机之间就可以自动地传送数据。最多可以链接100点辅助继电器和10点数据寄存器的数据。    1:1并行连接有一般模式和高速模式两种，由特殊辅助继电器M8162识别模式：M8162=OFF时，并行连接为一般模式；M8162= ON时，并行连接为高速模式。    主从站分别由M8070和M8071继电器设定：M8070=ON时，该PLC被设定为主站；M8071=ON时，该PLC被设定为从站。    一般模式( M8162=OFF)的通信示意图如图7-28所示。高速模式(M8162=ON)的通信示意图如图7-29所示。
    图7-27    双机并行连接

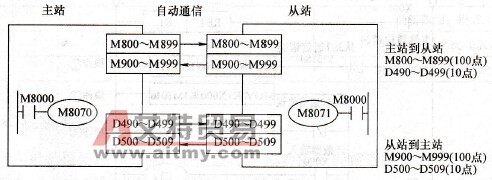

    图7-28    一般模式的通信示意图

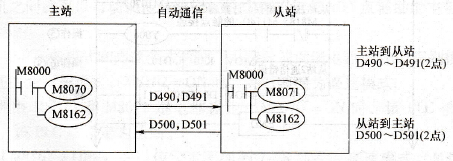

    图7-29    高速模式的通信示意图    例3：2台FX2N系列PLC通过1:1并行连接通信网络交换数据，设计其一般模式的通信程序。通信操作要求为：    1)主站X000-X007的ON/OFF状态通过M800 - M807输出到从站的Y000 - Y007。    2)当主站计算结果( D0 +D2)≤100时，从站的Y010变为ON。    3)从站中的M0-M7的ON/OFF状态通过M000-M007输出到主站的Y000 - Y007。    4)从站D10的值，用于设定主站的计时器（T0）值。    1:1并行连接一般模式通信程序如图7-30所示。

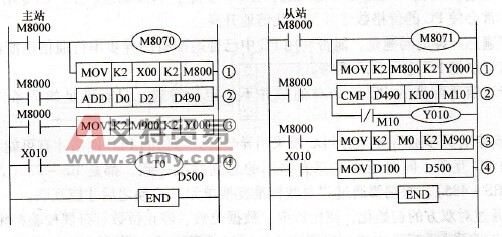

    图7-30    1:1并行连接一般模式通信程序    例4：2台FX2N系列PLC通过1:1并行连接通信网络交换数据，设计其高速模式的通信程序。通信操作要求为：    1)当主站的计算结果≤100时，从站Y010变ON。    2)从站D10的值，用于设定主站的计时器（T0）值。    图7-31所示为1:1并行连接高速模式通信程序。

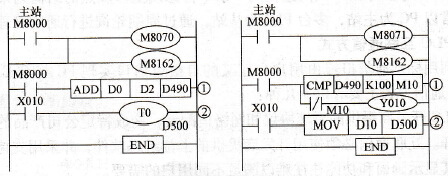

    图7-31    1:1并行连接高速模式通信程序
