三菱GX Developer PLC程序的注释和显示

    在“显示”菜单（见图6-65）上，可以对梯形图进行放大缩小设置，以使梯形图显示得更为清楚。可以在“工具条”子菜单上设置是否在主菜单下显示8种工具条中的一部分。如图6-66所示，黑点表示需要显示该工具条，空心表示不需要显示该工具条。    在“显示”菜单上，在“注释显示”项和“状态条”的前面打勾（即选中），则梯形图中会显示软元件注释。    在工具条上单击工程数据列表图标，再单击工程数据列表中软元件注释下方的COMMENT前的图标，则显示图6-67所示的软元件注释框。    可以输入、编辑和修改软元件名所对应的注释，也可以输入、编辑和修改软元件名所对应的电器代号，即对应于电气原理图中的元件部件代号，GX Developer下称机器名。

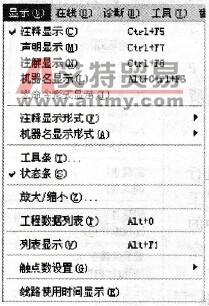

    图6-65    “显示”菜单
    图6-66    工具条设置

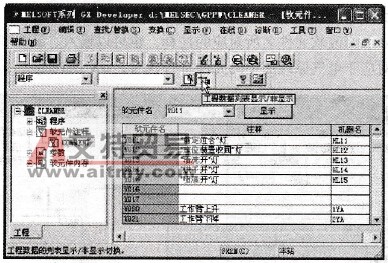

    图6-67    软元件注释框    在工程数据列表显示窗口中，显示软元件注释窗口时，“编辑”菜单是用于编辑和设置软元件注释的，如图6-68所示。
    图6-68    软元件注释时的“编辑”菜单
