三菱GX Developer PLC程序的运行与监控、调试

    (1) PLC程序的运行    当PLC的外围电路已经接好，接通电源，将PLC的运行停止开关(RUN/STOP)拨到运行( RUN)位置，程序就开始运行。    (2) PLC程序的调试和监控    基本的调试任务主要有程序检查、参数检查，可以在“工具”菜单中选择，如图6-61和图6-62所示。
    图6-61    “工具”菜单
    图6-62    程序检查    在“在线”菜单（见图6-63）下，可以对PLC程序进行监视、调试、程序校验。在“调试”子菜单下，可以进行软元件测试、强制输入／输出、调试、跳跃执行、部分执行和单步执行。

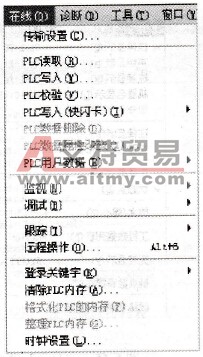

  图6-63    “在线”菜单
    在“在线”菜单的“监视”子菜单下，可以完成或设置监视模式、监视（写入模式），监视开始、监视停止，全匦面监视开始、全画面监视停止，局部软元件监视，当前值监视切换，监视起始条件设置、监视停止条件设置，中断程序监视列表，扫描时间测定等。
