三菱GX Developer编程软件的使用

来源:艾特贸易2017-06-04

简介1 .程序编制环境及功能 (1) 进入程序编制环境 当在计算机中安装好编程软件后,进入程序编制环境有几种方法: 1) 单击开始程序 MELSOFT 应用程序 GX Developer 项,即可打开程序进入 GX

    1.程序编制环境及功能    (1)进入程序编制环境    当在计算机中安装好编程软件后,进入程序编制环境有几种方法:    1)单击“开始”→“程序”→“MELSOFT应用程序”→“GX Developer”项,即可打开程序进入GX Developer编程开发环境,如图6-42所示。    2)当双击用户程序的工程文件时,也可以进入GX Developer编程开发环境。打开工程文件时其主窗口如图6-43所示。
GX Developer编程开发环境
    6-42    GX Developer编程开发环境
GX Developer编程环境(打开工程时)
    6-43    GX Developer编程环境(打开工程时)    3)双击桌面中GX Developer的小图标,也可进入编程环境。当出现初始起动画面,选中初始起动界面菜单栏中的“工程”菜单,并在下拉菜单条中选取“创建新工程”菜单,即出现图6-44所示的“创建新工程”对话框。在该对话框中,若“PLC系列”选择FX-CPU,“PLC类型”选择FX2N (C),“程序类型”选择“梯形图”,进行其他必要设置并单击“确定”按钮后,即可进入图6-45所示的GX Developer编程软件的操作主界面。    (2)主界面分区    操作主界面大致由菜单栏、工具栏、编辑区、工程参数列表、状态栏等部分组成,以下做简要说明。    1)菜单栏。菜单栏是以下拉菜单形式进行操作,菜单栏中包含“工程”、 “编辑”、“查找/替换”、“变换”、“显示”、“在线”、“诊断”、“工具”、“窗口”、“帮助”10个菜单。    用鼠标单击某项菜单项,弹出该菜单项的菜单条,如“工程”菜单项包含新建工程、打开工程、保存工程、打印、页面设置等,“编辑”菜单项包含剪切、复制、粘贴、行插入、行删除等。这两个菜单项的主要功能是管理、编辑程序文件。
“创建新工程”对话框
    6-44    “创建新工程”对话框
GX Developer编程软件的操作主界面
    6-45    GX Developer编程软件的操作主界面    2)工具栏。工具栏提供简便的鼠标操作,可以直接单击工具栏上的图标,实现快捷的操作。软件将最常用的编程操作以按钮形式设定到工具栏上。可以利用菜单栏中的“显示”菜单项来显示或隐藏工具栏。菜单栏中涉及的各种功能在工具栏中都能找到。    GX Developer编程环境中有多种工具条,包括标准工具条、程序工具条、梯形图标记工具条、梯形图( SFC)工具条、SFC块的工具条、注释工具条、数据切换工具条、软元件填充工具条等,如图6-46所示。
GX Developer编程环境中工具条
    6-46    GX Developer编程环境中工具条    a)标准工具条b)程序工具条c)梯形图标记工具条d)梯形图( SFC)工具条eSFC块的工具条f)注释工具条g)数据切换工具条h)软元件填充工具条    单击,即可实现工程数据的显示与关闭。有一种简单的方法,可得到工具条上图标按钮的注释,就是将鼠标的光标移动到某图标按钮上,图标按钮的注释会出现在图标按钮的下方,如图6-47所示。
获得图标的注释
    6-47    获得图标的注释    标准工具条:由新建、打开、保存、复制、粘贴等工具菜单中常用的功能组成。    程序工具条:可进行梯形图模式、指令表模式的转换;进行读出模式、写入模式、监视模式、监视写入模式的转换。    数据切换工具条:可在程序菜单、参数、注释、编程元件内存这四个项目中切换。    梯形图标记工具条:包含梯形图编辑所需要使用的常开触点、常闭触点、应用指令等内容。    SFC块的工具条:可对SFC程序进行块变换、块的信息设置、排序、块监视操作。    SFC符号工具条:包含SFC程序编辑所需要使用的步、块的起动步、选择合并、平行等。    软元件填充工具条:进行软元件的填充设置。    注释工具条:可进行注释范围设置,或对公共/各程序的注释进行设置。    3)编辑区。完成程序的编辑、修改、监控等。编辑区用来显示编程操作的工作对象。可以使用梯形图、指令表等方式进行程序的编辑工作。使用菜单栏中“显示”菜单项中的梯形图及指令表菜单条,实现梯形图程序与指令表程序的转换。也可利用工具栏中梯形图及指令表的按钮实现梯形图程序与指令表程序的转换。    4)工程参数列表。显示程序、编程元件注释、参数、编程元件内存等内容,可实现这些项目的数据的设定。    5)状态栏。编辑区下部是状态栏,用于表示编程PLC类型,软件的应用状态及所处的程序步数等。    状态栏下为功能键栏,其与编辑区中的功能图栏都含有各种梯形图符号,相当于梯形图绘制的图形符号库。    (3)基本操作简介    1)基本文件操作。PLC程序文件,都与“工程”文档相关。新建、打开、关闭、保存、另存为PLC程序文件;PLC程序文件的打印;改变PLC的类型都可以通过“工程”菜单中的对应菜单项来完成。其他格式的PLC程序文件的读取和写入,可以通过“工程”菜单中的“读取其他格式的文件”和“写入其他格式的文件”菜单项来完成。将程序从PLC传输到计算机(上传或读取)或者从计算机写入到PLC中(下载或写入),可以通过“在线”菜单中的“PLC读取”或者“PLC写入”菜单项来完成。    6-48所示为已经打开工程时的“工程”菜单。
“工程”菜单

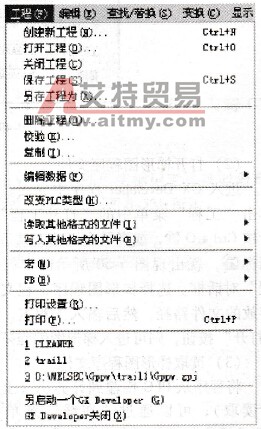

    6-48    “工程”菜单    2)梯形图程序编辑操作。梯形图程序的输入,可以使用梯形图标记工具条中的图标按钮或“编辑”菜单中的“梯形图标记”子菜单来输入;梯形图程序编辑,可以使用主菜单上的“查找/替换”和“编辑”菜单或者梯形图写入状态下的鼠标右键菜单来完成。    3)转换。在梯形图写入模式下,输入完PLC程序后,需要将梯形图转换为PLC内部格式。
