S7-200系列PLC的LAD编辑器选择技术方法

    LAD编辑器以图形方式显示程序，与电气原理图类似。梯形图程序允许程序仿真来自电源的电流通过一系列的逻辑输入条件，决定是否使能逻辑输出。    在实际编程中，逻辑控制是分段的，程序在同一时间执行一段，如图4-13所示。

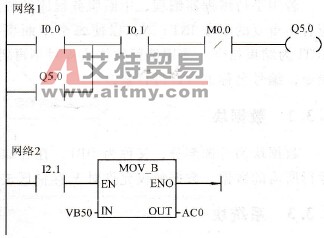

    图4-13     LAD程序举例    LAD编辑器中，不同的指令用不同的图形符号表示。它包括3种基本形式：①“触点”代表逻辑输入条件，例如：开关、按钮或者内部条件等；②“线圈”通常代表逻辑输出结果，例如：灯负载、接触器、中间继电器或者内部输出条件；③“盒”（功能框）表示其他一些指令，例如：定时器、计数器、传送或者数学运算指令等。    选择LAD编辑器，有如下几点好处。    1)梯形图逻辑易于初学者使用。    2)图形表示法易于理解而且全世界通用。    3) LAD编辑器能够使用SIMATIC和IEC1131-3指令集。    4)可以使用STL编辑器显示所有用LAD编辑器编写的程序。阿
