S7-200系列PLC的功能块图简介

    功能块图( FBD)是一种类似于数字逻辑门电路的编程语言。该编程语言用类似“与门”、“或门”的方框来表示逻辑运算关系，方框的左侧为逻辑运算的输入变量，右侧为输出变量，输入、输出端的小圆圈表示“非”运算，方框被“导线”连接在一起，信号自左向右运动。图4-4a所示为一个简单梯形图程序片段，而图4-4b所示为与之控制逻辑相同的功能块图与语句表程序。

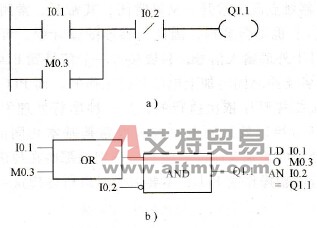

    图4-4    功能块图与梯形图、语句表    a)梯形图程序片段 b）相应的功能块图和语句表
