S7-200系列PLC的CPU模块I/O接线

    1．CPU221的接线    (1) DC输入/DC输出 CPU221的DC输入/DC输出的接线图如图3-3所示。DC输入端由1M、0.0~0.3为第1组，2M、0.4、0.5为第2组组成，其中，1M、2M分别为各组的公共端。DC24V的负极接公共端1M和2M。输入开关的一端接到DC24V的正极，输入开关的另一端连接到CPU221各输入端。DC输出端由M、L+、0.0~0.3组成。L+为公共端。DC24V的负极接M端，正极接L+端。输出负载的一端接到M端，输出负载的另一端接到CPU221各输出端。

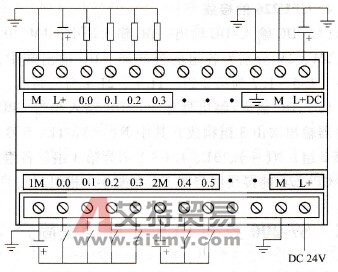

    图3-3     CPU221的DC输入/DC输出接线图    (2) DC输入／继电器输出CPU221的DC输入继电器输出的接线图如图3-4所示。DC输入端与CPU221的DC输入/DC输出端相同。继电器输出端由两组构成，其中N（-）、1L、0.0~0.2为第1组，N（-）、2L、0.3为第2组。各组的公共端为1L和2L。负载电源的一端N接负载的N（-）端，电源的另一端L(+)接继电器输出端的1L端。负载的另一端分别接到CPU221各继电器输出端子。

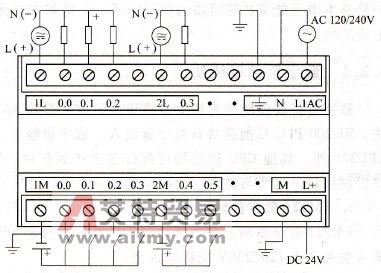

    图3-4    CPU221的DC输入继电器输出接线图    2．CPU222的接线    (1) DC输入/DC输出 DC输入端由1M、0.0~0.3为第1组，2M、0.4~0.7为第2组，1M、2M分别为各组的公共端。DC输出端由M、L+、0.0~0.5组成。L+为公共端。    (2) DC输入／继电器输出 DC输入端与CPU222的DC输入/DC输出相同。继电器输出端由两组构成，其中N（-）、1L、0.0~0.2为第1组，N（-）、2L、0.3~0.5为第2组。各组的公共端为1L和2L。    CPU222的接线图与图3-3和图3-4相似。    3．CPU224的接线    (1) DC输入/DC输出 DC输入端中，1M、0.0~0.7为第1组，2M、1.0~1.5为第2组，1M、2M分别为各组的公共端。DC输出端中，1M、1L+、0.0~0.4为第1组，2M、2L+、0.5N1.1为第2组。1L+、2L+为公共端。    (2) DC输入／继电器输出 DC输入端与CPU224的DC输入/DC输出的输入端相同。继电器输出端由3组构成，其中N（-）、1L、0.0~0.3为第1组，N（-）、2L、0.4~0.6为第2组，N（-）、3L、0.7-1.1为第3组。各组的公共端为1L、2L和3L。    CPU224的接线图与图3-3和图3-4相似。    4．CPU226的接线    (1) DC输人/DC输出 DC输入端中，1M、0.0~1.4为第1组，2M、1.5~2.7为第2组，1M、2M分别为各组的公共端。DC输出端中，1M、1L+、0.0~0.7为第1组，2M、2L+、1.5~1.7为第2组。1L+、2L+为公共端。    (2) DC输入／继电器输出 DC输入端与CPU226的DC输入/DC输出的输入端相同。继电器输出端由3组构成，其中N（-）、1L、0．O~0.3为第1组，N（-）、2L、0.4~1.0为第2组，N（-）、3L、1.1~1.7为第3组。各组的公共端为1L、2L和3L。    CPU226的接线图与图3-3和图3-4相似。
