S7-200系列PLC的直流电源系统的外部接线

    S7 -200系列PLC的直流电源系统的外部接线如图3-7所示，在[a]点处可用一个单刀开关将电源同CPU、所有的输入电路和输出（负载）电路隔离开。在[b]点处可用过流保护设备以保护CPU电源，[c]为输出点，以及[d]为输入点。也可以在每个输出点加上熔断器进行过流防护。当使用PLC传感器电源时，可以取消输入点的外部过流保护，因为传感器电源内部具有限流功能。为确保DC电源有足够的抗冲击能力，以保证在负载突变时，可以维持一个稳定的电压，这时需要在[e]处设一个外部电容。在大部分的应用中，把所有的DC电源接到[f]点处的大地，这样可以得到最佳的噪声抑制。在未接地DC电源的公共端与保护地之间即[g]处并联电阻与电容。电阻提供了静电释放通路，电容提供高频噪声通路，它们的典型值是1MΩ,和4700pf。在[h]点处可将PLC所有的接地端子同最近接地点[h]连接，以获得最好的抗干扰能力。建议所有的接地端子使用1.5 mm²及以上的电线连接到独立导电点上（亦称一点接地）。24V直流电源回路与设备之间，以及120/230V交流电源与危险环境之间，必须提供安全电气隔离。

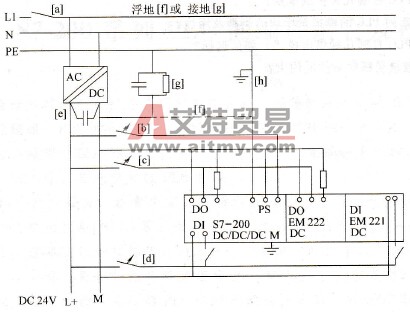

    图3-7    直流电源系统的外部接线
