S7-200系列PLC的交流电源系统的外部接线

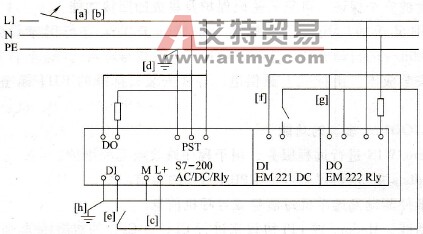

    S7-200系列PLC的交流电源系统的外部接线如图3-6所示，图中[a]-[h]表示电路的标记点。[a]处可用一个单刀切断开关将电源与CPU、所有的输入电路和输出（负载）电路隔离开。[b]处可用一台过流保护设备来保护CPU的电源、输出点以及输入点，也可以为每个输出点加上熔断器进行范围更广的保护。[c]点当使用PLC 24VDC传感器电源时，可以取消输入点的外部过电流保护，因为该传感器电源具有短路保护功能。在[d]处将PLC的所有地线端子同最近接地点相连接，以获得最好的抗干扰能力。建议所有的接地端子使用1.5mm2及以上的导线连接到独立导电点上（亦称一点接地）。在[e]处，本机单元的直流传感器电源可用来为本机单元供电。[f]点为扩展直流输入以及[g]点为扩展继电器线圈供电，这一传感器电源具有短路保护功能。在大部分的安装中，如果把[h]点处传感器的供电M端子接到地上可以获得最佳的噪声抑制比。
    图3-6    交流电源系统的外部接线
