S7-200系列PLC的通信模块

    S7 -200系列PLC除了CPU224XP和CPU226本机集成了两个通信接口外，其他均在其内部集成了一个通信接口，通信接口采用了RS-485总线。此外，各PLC还可以扩展通信模块，以扩大其接口的数量和联网能力。下面介绍几种通信模块。    1．EM277模块    EM277模块是PROFIBUS-DP从站模块。通过该模块，可将S7 -200连接到PROFIBUS-DP网络。EM277可用作与其他MPI主站通信的通信口，S7 -200也可以通过该模块与S7-300/400连接。使用MPI协议或PROFIBLTS协议的STEP7 -Micro/WIN软件和PROFIBUS卡，以及OP面板或TD200( TD200C)，均可通过EM277模块与S7 -200通信。    EM277经过串行I/O总线连接到S7-200 CPU模块，PROFIBUS网络经过其DP通信端口，连接到EM277模块，这个端口可运行于9600bit/s~12Mbit/s之间的任何PROFIBUS波特率。作为DP从站，EM277模块接受从主站来的多种不同的I/O配置，向主站发送和接收不同数量的数据，这样使用户能修改所传输的数据量，以满足实际应用的需要。与许多DP站不同的是，EM277模块不仅仅能传输I/O数据，还能读写S7 -200CPU中定义的变量存储区中的数据块，使用户能与主站交换任何类型的数据。类似地，它可将从主站来的数据存储在S7 -200CPU中的变量存储器内，并可移到其他数据区。

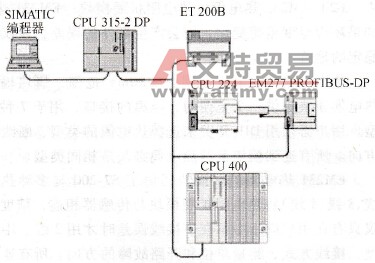

    图3-5     一个PROFIBUS网络上的EM277PROFIBUS-DP模块和CPU224    EM277模块的DP端口可连接到网络上的一个DP主站上，但仍能作为一个MPI从站与同一网络的SIMATIC编程器或S7-300/S7-400CPU等其他主站进行通信。图3-5所示为有一个CPU224和一个EM277模块的PROFIBUS网络。这种场合，CPU315-2 DP是主站，并且已通过一个带有STEP7编程软件的SI-MATIC编程器进行组态，CPU224是CPU315-2 DP所拥有的一个DP从站，ET200BI/O模块也是CPU315-2 DP的从站，S7 -400CPU连接到PROFIBUS网络，并且借助于S7 -400CPU用户程序中的XGET指令，可从CPU224读取数据。    2．CP243-2通信处理器    CP243-2是S7-200( CPU22x)的AS-i主站。AS-i接口是执行器／传感器接口。该通信处理器最多可连接31个AS-i从站。S7 -200同时可以处理最多2个CP243-2，每个CP243-2的AS-i网络上最多有124点开关量输入( DI)和124点开关量输出(DO)，通过连接AS-i可显著地增加S7 -200的数字量输入和输出点数。    CP243.2与S7 -200的连接方法同扩展模块相同。它具有2个端子，可直接与AS-i接口电缆相连；前面板的LED显示所连接的和激活的从站运行状态与准备状态；两个按钮切换运行状态，并可设定当前组态。    在S7-200的映像区中，CP243-2占用1个数字量输入字节（状态字节）、1个数字量输出字节（控制字节）及8个模拟量输入和8个模拟量输出字。因此，CP243-2占用2个逻辑插槽。通过用户程序，用状态和控制字节设置CP243—2工作模式。根据工作模式的不同，CP243~2在S7 -200模拟地址区既可以存储AS-i从站的I/O数据或存储诊断值，也可以使主站调用（例如改变一个从站地址）有效。通过按钮，可以设定所连接的所有AS-i从站，不需要组态软件。    CP243-2支持扩展AS-i特性的所有特殊功能，这使得通过双重地址赋值(A-B)，可以在AS-i上最多处理31个数字量从站。由于集成了模拟量值处理系统，所以访问模拟量值同访问数字量值一样容易。通过触摸按钮实现组态，缩短了设定时间，由于具有LED指示，所以在从站故障时减少了停机和维护时间，可显示模块状态，并能显示所有连接的从站模块及其状态，监控AS-i网络的通信电压。    3．CP243-1通信处理器    CP243-1通信处理器用于将S7 -200连接到工业以太网中。CP243-1通信处理器还可用于实现S7低端性能产品的以太网通信。因此，可以使用STEP7 -Micro/WIN对S7 -200PLC进行远程组态、编程和诊断。而且，一台S7-200PLC还可通过以太网与其他S7 -200、S7 -300、S7-400系列PLC进行通信，并可与基于OPC的服务器进行通信。
