S7-200系列PLC的循环左移和循环右移指令

    循环左移和右移循环指令具有如下特点。    1)被移位的数据是无符号的。    2)在移位时，存放被移位数据的编程元件移出端既与另一端连接，又与特殊存储器SM1.1连接，移出位在被移到另一端的同时，也进入SM1.1（溢出）。SM1.1始终存放最后一次被移出的位。    3)移位次数N与移位数据的长度有关，如N小于实际的数据长度，则执行N次移位。如N大于数据长度，则执行移位的次数为N除以实际数据长度的余数。    4)移位指令影响的特殊存储器位：SM1.0（零），SM1.1（溢出）。如果移位操作使数据变为0，则零存储器位( SM1,0)自动置位；SM1.1（溢出）的状态由每次移出位的状态决定。    5)移位次数N为字节型数据。    6)影响允许输出ENO正常工作的出错条件为SM4.3（运行时间），0006（间接寻址）。    (1)字节循环左移指令(RLB)和字节循环右移指令( RRB) 当允许输入EN有效时，将字节型输入数据IN循环左移或循环右移N位后，送到OUT指定的字节存储单元。    在LAD中，以功能框的形式编程，如图5-38所示，指令名称分别为：ROL_B和ROR_B，

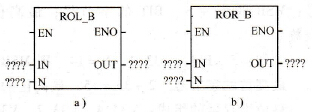

    图5-38    字节循环左移和字节循环右移指令在LAD中的符号    a)字节循环左移b）字节循环右移    在STL中，指令格式：RLB OLT，N （字节循环左移）    RRB OLT，N （字节循环右移）    例：RLB MB0，2    RRB LB0,3    指令RRB LB0，3执行情况如表5-15所示。    表5-15    指令RRB执行结果
    (2)字循环左移指令(RLW)和字循环右移指令(RRW) 当允许输入EN有效时，将字型输入数据IN循环左移或循环右移N位后，送到OUT指定的字存储单元。    在LAD中，其功能框与字节循环移位指令功能框只有名称变为ROL_W和ROR_W，其他部分完全相同。在STL中的指令格式也与字节循环移位的基本相同。    (3)双字循环左移指令(RLD)和双字循环右移指令(RRD) 当允许输入EN有效时，将双字型输入数据IN循环左移或循环右移N位后，送到OUT指定的双字存储单元。    在LAD中，其功能框与字节循环移位指令功能框只有名称变为：ROL_ DW和ROR_DW，其他部分完全相同，其在STL中的指令格式也与字节循环移位的基本相同。
