S7-200系列PLC的左移和右移指令

    (1)指令特点 左移和右移指令的功能是将输入数据IN左移或右移N位后，把结果送到OUT。左移和右移指令具有如下特点。    1)被移位的数据是无符号的。    2)在移位时，存放被移位数据的编程元件的移出端与特殊存储器SM1.1连接，移出位进入SM1.1（溢出），另一端自动补0。    3)移位次数N与移位数据的长度有关，如N小于实际的数据长度，则执行N次移位。如N大于数据长度，则执行移位的次数等于实际数据长度的位数。    4)移位指令影响的特殊存储器位：SM1.0（零）；SM1.1（溢出）。如果移位操作使数据变为0，则零存储器位( SM1.0)自动置位；SM1.1（溢出）的状态由每次移出位的状态决定。    5)移位次数N为字节型数据。    6)影响允许输出ENO正常工作的出错条件为SM4.3（运行时间），0006（间接寻址）。    (2)字节左移指令(SLB)和字节右移指令( SRB) 当允许输入EN有效时，将字节型输入数据IN左移或右移N位(N≤8)后，送到OUT指定的字节存储单元。    在LAD中，指令以功能框的形式编程，如图5-37a、b所示，指令名称分别为SHL_B和SHR B。

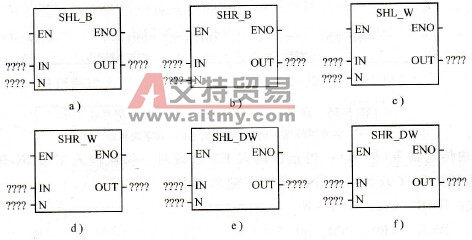

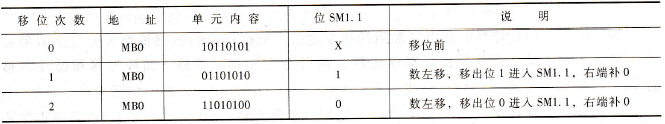

    图5-37    左移和右移指令在LAD中的表示符号    a)字节左移b）字节右移c）字左移    d)字右移e）双字左移f）双字右移    在STL中，指令格式：SLB OUT，N （字节左移）    SRB OUT，N （字节右移）    例：SLB MB0，2    SRB LB0，3    第一条指令SLB M0，2执行情况如表5-14所示。    表5-14   指令SLB执行结果
    (3)字左移指令(SLW)和字右移指令(SRW) 当允许输入EN有效时，将字型输入数据IN左移或右移N位(N≤16)后，送到OUT指定的字存储单元。    在LAD中，指令以功能框的形式编程，如图5-37c、d所示，指令名称分别为SHL_W和SHR_W。其STL指令格式移位方式与字节移位指令基本相同，在此不再赘述。    (4)双字左移指令(SLD)和双字右移指令(SRD) 当允许输入EN有效时，将双字型输入数据IN左移或右移N位(N≤32)后，送到OUT指定的双字存储单元。    在LAD中，以功能框的形式编程，如图5-37e、f所示，指令名称分别为SHL_DW和SHR_DW。其STL指令格式及移位方式均与字节移位基本相同。
