S7-200系列PLC的逻辑运算指令

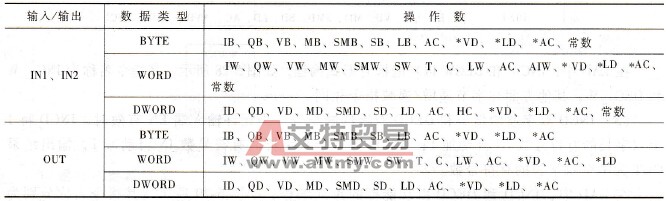

    逻辑运算指令是对逻辑数（无符号数）进行处理，包括逻辑与、逻辑或、逻辑异或、取反等逻辑操作，数据长度可以是字节、字、双字。    在LAD中，以功能框形式编程，执行结果为两数IN1与IN2逻辑运算结果，或对单数OUT逻辑处理（取反），结果由OUT输出。    在STL中，执行结果为对IN与OUT两数逻辑运算的结果，或对单数OUT进行逻辑处理（取反）的结果，结果由OUT输出。    所有逻辑运算指令影响的特殊存储器位为SM1.0（零）。    影响允许输出ENO正常工作的出错条件为SM4. 3（运行时间）；0006（间接寻址）。    逻辑与、或、异或及取反运算指令的有效操作数如表5 -12所示。    表5-12    逻辑与、或、异或及取反运算指令的有效操作数
    1．字节逻辑运算指令    字节逻辑运算包括字节与( ANDB)、字节或(ORB)、字节异或(XORB)、字节取反(IN-VB)，如图5-32所示。
    图5-32    字节逻辑运算指令在LAD中的表示符号    a)字节与b）字节或    c)字节异或d）字节取反    1)字节与指令( ANDB)：当允许输入EN有效时，对2个l字节长的逻辑数IN1和IN2按位相与，得到1字节的运算结果，放入OUT中。    2)字节或指令(ORB)：当允许输入EN有效时，对2个1字节长的逻辑数IN1和IN2按位相或，得到1字节的运算结果放入OUT中。    3)字节异或指令(XORB)：当允许输人EN有效时，对2个1字节长的逻辑数IN1和IN2，按位相异或，得到1字节的运算结果放人OUT中。    4)字节取反指令(INVB)：当允许输入EN有效时，对1个1字节长的逻辑数IN，按位取反，得到1字节的运算结果放入OUT中。    在STL中，指令格式：ANDB IN1，OUT （字节与指令）    ORB IN1，OUT （字节或指令）    XORB IN1，OUT （字节异或指令）    INVB OUT    （字节取反指令）    【例5-2】 (1)ANDB VBO, AC1    (2) ORB VBO，ACO    (3) XORB VBO．AC2    (4) INVB VB10    试分析上述指令的执行结果。    解这4条指令的执行情况分别如表5 -13所示（各单元内容都用二进制表示）。    表5-13    逻辑指令执行情况表
    2．字逻辑运算指令    字逻辑运算包括字与( ANDW)、字或(ORW)、字异或(XORW)、字取反(INVW)，其在LAD中的表示符号如图5-33所示。其运算都是在2个（INVW中为1个）l字长的逻辑数之间进行，算法及结果存放位置均与字节逻辑运算相同。    3．双字逻辑运算指令    双字逻辑运算包括双字与( ANDD)、双字或(ORD)、双字异或(XORD)、双字取反(IN-VD)，其在LAD中的表示符号如图5-34所示。双字逻辑运算与字节逻辑运算相比，只是操作数为双字长逻辑数，其他方面均相同，在此不再赘述。

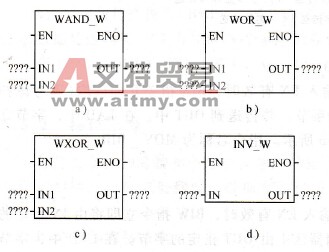

    图5-33    字逻辑运算指令在梯形图中的表示符号    a)字与b）字或    c)字异或d）字取反
    图5-34    双字逻辑运算指令在梯形图中的表示符号    a)双字与b）双字或    c)双字异或d）双字取反
