S7-200系列PLC的PROFIBUS-DP协议

    PROFIBUS网络使用RS-485标准双绞线。它允许在一个网络段上最多连接32台设备。协议定义了两类网络设备：主站和从站。主站可以对网络上另一个设备进行初始化申请，从站只响应来自主站的申请，它不初始化本身的申请。    PROFIBLTS-DP协议用于分布式I/O设备间的高速通信，网络通常有一个主站和几个I/O从站组成。主站初始化网络，并核对网络上的从站设备和配置是否匹配。主站连续地把输出数据写到从站，并从它们那里读取输入数据。当DP主站成功地组态一个从站时，它就拥有该从站。如果网络中有第二个主站，它只能很有限地访问第一个主站的从站。    S7-200 CPU可以通过EM277 PROFIBUS-DP扩展模块的方法支持DP网络协议，如图6-6所示。

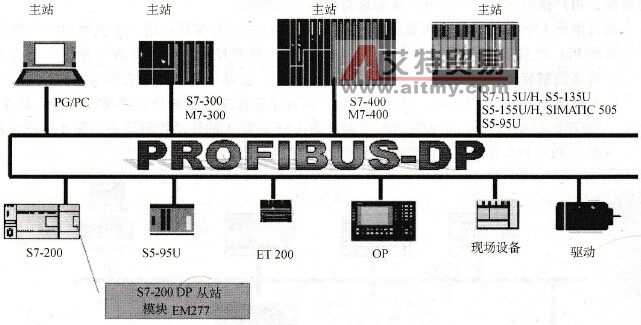

    图6-6    S7-200系列PLC PROFIBLS-DP网络    注意：该协议支持一个网络上的127个地址(0-126)，网络上最多有32个主站。为了通信，网络上的所有设备必须具有不同的地址。
