PLC输出点的保护技术方法

    系统在带感性负载时，要抑制在关闭电源时电压的升高，可以采用下面的方法来设计合适的抑制电路。设计的有效性取决于实际的应用，所以必须根据实际调整参数，以保证所有的器件参数与实际应用相符合。    1．直流晶体管输出的保护    对于大电感或频繁开关的感性负载可以使用外部二极管或齐纳二极管来保护其内部器件。具体的保护电路如图7-1和图7-2所示。
    图7-1    直流晶体管输出的普通二极管保护

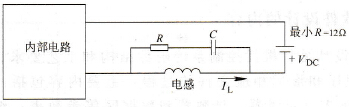

    图7-2    直流晶体管输出的齐纳二极管保护    2．继电器输出控制直流负载的保护    如图7-3所示的电阻一电容网络能用于低压(30V)直流继电器电路中，与负载跨接，起到保护作用。若换成齐纳二极管，则阈值电压应大于36V。    3．继电器和交流输出控制交流电源的保护
    图7-3    继电器输出驱动直流负载跨接电阻一电容网络保护电路    当使用继电器或AC输出来开关115V AC/230V AC负载时，应当在继电器触点或AC输出负载上跨接电阻一电容网络，如图7-4所示。并且，可以使用MOV（金属氧化物可变电阻）来限制峰值电压，但一定要保证MOV的工作电压比电路的峰值电压至少高出20%。
    图7-4    继电器或交流输出跨接电阻一电容网络保护电路    当开关断开时，电容为漏电流提供了通道，确保漏电流I（I= 2πfCU）同应用相符。例如：一个NEMA 2型交流接触器具有183V·A线圈冲击功率和17V·A线圈闭合负载功率，在220V AC电源下，冲击电流I=183V·A/220V=0. 83A，这在输出继电器的触点2A电流开关能力之内。电阻R=0.5×220=110Ω，选标称值为120Ω的电阻。电容选标称值为0.01μF标准电容。漏电流I=2×3.14×50×0.01×10-6×220A=0.69mA。
