S7-200系列PLC的通信方式

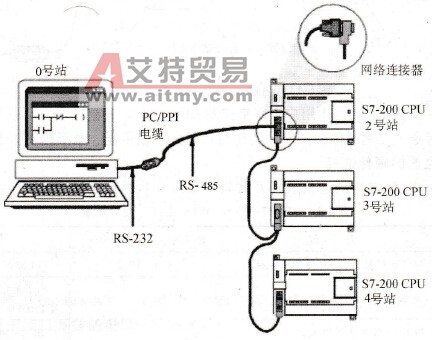

    S7 -20n系列PLC有很强的通信功能，有多种通信方式可供选择，如单主站方式、多主站方式和远程通信方式等。下面就分别介绍这几种通信方式。    (1)单主站方式 在单主站的通信网络中，PC作为单一主站，S7 -200作为从站，两者之间通过PC/PPI电缆连接，系统连接示意图如图6-10所示。这样，可以实现点对点通信、监控、参数设定、编程等。

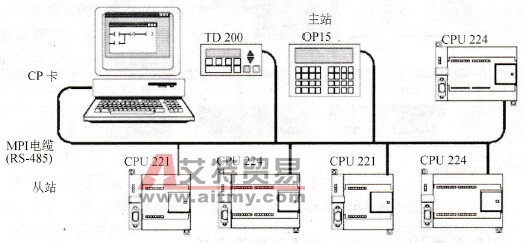

    图6-10    单主站通信方式    注意：在运行Windows或Windows NT操作系统的个人计算机(PC)上，安装了西门子公司的PLC编程软件STEP7 -Micro/WIN后，PC可作为通信中的主站。在单主站方式下，这个PC可以访问多个S7-200 CPU，但每次只能和一个CPU通信。    (2)多主站方式 在多主站方式下，通信网络中有多个主站，一个或多个从站，系统连接示意图如图6 -11所示。图中，带CP卡的计算机、文本显示器TD200及操作面板OP15是主站，S7 -200的各CPU是从站。

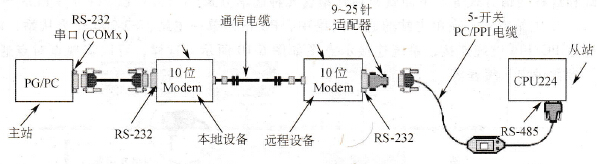

    图6-11    多主站通信方式    (3)远程通信方式 单主站通过调制解调器与一个或多个作为从站的S7-200 CPU相连，如图6 -12所示。

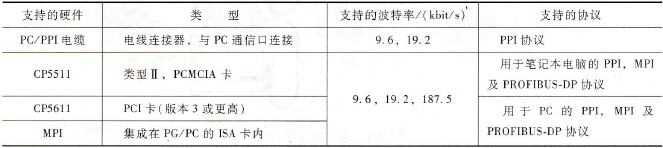

    图6-12    通过Modem的远程通信方式    (4)自由端口通信方式 由用户程序来控制CPU的串口通信。用户可以利用发送／接收中断、发送／接收指令来控制通信的操作，实现与打印机、显示器、条形码阅读器等设备的通信。    2．S7-200通信的硬件选择    STEP7 -Micro/WIN支持的通信硬件及波特率如表6-1所示，可供用户选择。    表6-1     STEP7 -Micro/WIN支持的硬件配置
    此外，S7 -200还可以通过EM277 PROFIBUSPDP模块连接到PROFIBUS-DP现场总线网络，各通信卡提供一个与PROFIBUS网络相连的RS-485通信口。
