FX系列PLC的逻辑运算结果取反指令

来源：艾特贸易2017-06-04

简介逻辑运算结果取反指令如表 3-9 所示。表 3-9 逻辑运算结果取反指令表 INV 指令在梯形图中用一条 45 的短斜线来表示，它将使该指令之前的运算结果取反，如之前的运算结显为 0 ，使用

    逻辑运算结果取反指令如表3-9所示。    表3-9    逻辑运算结果取反指令表
    INV指令在梯形图中用一条45°的短斜线来表示，它将使该指令之前的运算结果取反，如之前的运算结显为0，使用该指令后运算结果为1；如之前的运算结显为1，使用该指令后运算结果为0。如图3 - 15所示，如果X000为ON，则Y000为OFF；反之，如X000为OFF，则Y000为ON。

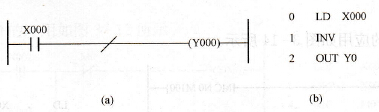

逻辑运算结果取反指令的应用     图3-15    逻辑运算结果取反指令的应用    (a)梯形图；(b)指令表
