FX系列PLC的主控触点指令

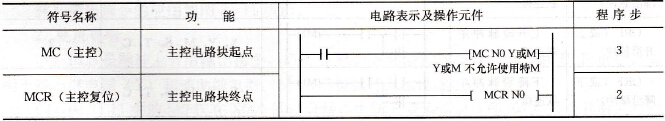

    在编程时，经常会遇到许多线圈同时受一个或一组触点控制的情况，如果在每个线圈的控制电路中都串入同样的触点，将显得烦琐，主控指令可以解决这一问题。使用主控指令的触点称为主控触点。主控触点指令如表3-8所示。    表3-8    主控触点指令表

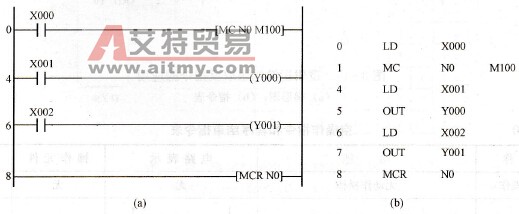

    1．用法示例    主控触点指令的应用如图3-14所示。
    图3-14    主控触点指令的应用    (a)梯形图；(b)指令表    2．使用说明    (1) MC是主控起点，操作数N(0～7)为嵌套层数，操作元件为M、Y，特殊辅助继电器不能用作MC的操作元件。MCR是主控结束，主控电路块的终点，操作数为0～7。MC和MCR必须成对使用。    (2)与主控触点相连的触点必须用LD或LDI指令，即执行MC指令后，母线移到主控触点的后面，MCR使用母线回到原来的位置。    (3)图3-14中X000的动合触点接通时，执行从MC到MCR之间的指令；MC指令的输入电路X000断开时，不执行上述区间的指令，其中的积算定时器、计数器、用复位／置位指令驱动的软元件保持其当前的状态，其余的元件被复位，如非积算定时器和用OUT指令驱动的元件变为OFF。    (4)在MC指令内再使用MC指令时，称为嵌套，嵌套层数N的编号就依次增大；主控返回时用MCR指令，嵌套层数N的编号就依次减小。
